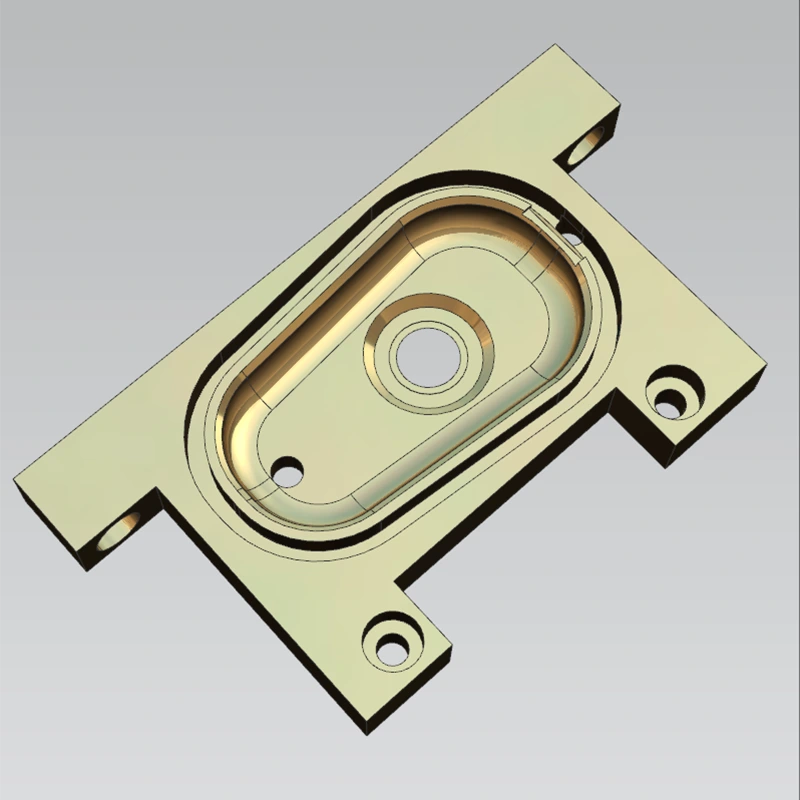

추상적인
이 심층 기술 가이드는 다음의 전체 기술 프레임워크를 분석합니다.정밀 NC 가공항온 작업장 환경 제어, 다중 공정 복합 절단, 실시간 오류 보상, 초정밀 부품 제조를 위한 고급 공작 기계 구성 표준을 다루고 있습니다. 이 기사에서는 선삭, 밀링, 연삭 및 보링 정밀 지수를 비교하고, 핵심 생산 장비 매개변수를 정렬하고, 광학, 의료 및 계측 등급 부품에 대한 표준화된 제조 작업 흐름을 분석합니다.
1. 서브미크론 제조를 위한 핵심 환경관리 기반
극히 작은 치수 편차로 인해 고급 광학 및 의료용 부품을 사용할 수 없게 될 수 있으며, 이로 인해 일관된 미세 절단 성능을 위한 안정적인 제조 환경이 주요 전제조건이 됩니다.정밀 NC 가공일반 기계 공장에서 치수 변동의 가장 큰 원인인 열팽창 오류를 제거하기 위해 완전히 밀봉된 항온 작업장을 사용합니다.
표준화된 항온 환경은 20±0.5℃의 고정된 온도 값과 50±5%의 상대 습도를 하루 종일 안정적으로 유지합니다. 섭씨 1도 미만의 작은 온도 변동으로 인해 금속 블랭크, 기계 스핀들 어셈블리 및 절삭 공구가 측정 가능한 팽창을 유발하여 긴 가공 사이클에 걸쳐 미크론 수준의 공차가 생성됩니다. 모든 공작 기계의 진동 차단 기초 처리는 공장 운송 장비 및 주변 생산 라인의 외부 지면 진동을 추가로 차단하여 연속 절단 작업 중 기하학적 왜곡을 제거합니다.
모든 원재료 블랭크와 절삭 공구 홀더는 기계 테이블에 고정되기 전에 사전 온도 담금질을 거칩니다. 이 사전 컨디셔닝 단계는 공작물과 기계 구성 요소의 온도를 균등화하여 여러 시간에 걸친 복잡한 부품 처리 사이클에 걸쳐 축적되는 차등 열 변형을 제거합니다. 결합된 온도, 습도 및 진동 제어 시스템은 배치 생산 시 수천 개의 동일한 공작물에 걸쳐 이론적 설계 공차를 안정적으로 재현할 수 있는 폐쇄형 제조 공간을 만듭니다.
이러한 완전한 환경 제어 시스템이 없으면 고급 다축 CNC 장비라도 생산 배치 전반에 걸쳐 안정적인 미크론 정밀도를 유지할 수 없습니다. 변동하는 작업장 조건으로 인해 고르지 않은 표면 거칠기, 일관되지 않은 구멍 위치 및 공차를 벗어난 기하학적 특징이 발생하여 의료용 임플란트 하드웨어 및 광학 센서 어셈블리에 사용되는 엄격한 공차 구성 요소에 대한 폐기율이 높아집니다.
- 금속 열팽창 편차를 제거하기 위해 20±0.5℃에서 일정한 온도 고정
- 안정적인 50±5%RH 습도로 공구 녹 및 가공물 표면 산화 방지
- 특수 진동 절연 베이스 블록 외부 기계적 진동 간섭
- 내부 온도 구배의 균형을 맞추기 위한 블랭크 및 도구의 사전 담금 절차
- 밀봉된 깨끗한 공기 순환으로 마감 표면 긁힘으로 인한 부유 먼지 감소
2. 다축 가공을 위한 완벽한 정밀 지수 매개변수 테이블
다양한 절단 공정은 뚜렷한 치수 및 기하학적 정밀도 한계를 제공하며 표준화된 지수 벤치마크는 전문적인 초정밀 제조의 성능 한계를 정의합니다. 전체 다중 프로세스 정확도 지표정밀 NC 가공아래의 두 가지 분류된 표로 구성되어 있으며, 터닝, 밀링 및 연삭 작업 흐름에 대한 치수 공차, 기하학적 형태 및 대량 생산 주기 데이터를 다루고 있습니다.
| 정확도 카테고리 | 측정 항목 | 공차값(단위:mm) |
|---|---|---|
| 치수 정확도 | 길이 X 축 | ±0.005 |
| 치수 정확도 | 너비 Y축 | ±0.002 |
| 치수 정확도 | 높이 Z축 | ±0.001 |
| 치수 정확도 | 짧은 높이 SH | ±0.005 |
| 치수 정확도 | 짧은 폭 SW | ±0.005 |
| 기하학적 정확도 | 평탄 | ±0.002 |
| 기하학적 정확도 | 병행 | ±0.003 |
| 기하학적 정확도 | 수직 | ±0.005 |
| 표면 품질 | 표면 거칠기 | Ra0.8μm |
| 기하학적 정확도 | 대칭 | ±0.005 |
별도의 공정 등급 표준은 가공 유형별로 절단 성능을 더욱 세분화하여 각 핵심 작업에 대한 명확한 IT 허용 등급을 설정합니다.
- 정밀 터닝 : IT6 공차 등급, 진원도 0.002mm, 동축도 0.005mm
- 정밀 밀링: IT7 공차 등급, 평탄도 0.01mm, 위치 정확도 0.015mm
- 정밀 연삭 : IT5 공차 등급, 원통도 0.001mm, 표면 거칠기 Ra0.2μm
- 정밀 보링: 100mm 이동 범위 내에서 미크론 미만의 구멍 위치 정확도
대량 생산 주기 매개변수는 부품 복잡성에 관계없이 일관된 제조 리듬을 유지합니다. 생산 배치 범위는 주문 수량 크기가 아닌 부품 기능의 복잡성을 기반으로 3~20일의 통합 리드 타임을 통해 대량 연속 생산 볼륨까지 유연한 소규모 프로토타입 실행을 지원하여 모든 공작물 배치에 대해 균일한 프로세스 제어를 보장합니다.
3. 실시간 오류보상 핵심기술 시스템
기계적 마모, 스핀들 열 드리프트 및 가이드 레일 직진도 편차는 지속적인 기계 런타임 동안 누적 절삭 오류를 발생시키며, 통합 오류 보상 아키텍처는 전문 초정밀 생산 라인의 핵심 기술 이점을 형성합니다.정밀 NC 가공모든 핵심 생산 장비에 내장된 다층 실시간 수정 모듈을 통합하여 작동 중에 체계적이고 무작위적인 절단 편차를 자동으로 중화합니다.
3.1 온라인 현장 측정 기술
- 기계 스핀들 헤드에 장착된 레이저 측정 프로브와 접촉식 트리거 프로브를 결합한 듀얼 센서 구성입니다.
- 전체 생산 흐름을 중단하지 않고 활성 절단 주기 동안 공작물의 형상을 지속적으로 치수 스캐닝합니다.
- 보상 오프셋의 자동 계산을 위해 측정된 좌표 데이터를 기계 수치 제어 시스템으로 즉시 전송합니다.
- 실시간 공구 팁 마모 및 스핀들 열팽창에 대응하기 위해 공구 이동 경로를 동적으로 조정합니다.
3개의 독립적인 보상 모듈은 기계 제어 소프트웨어 스택 내에서 동시에 작동하여 별도의 오류 원인을 해결합니다. 기하학적 오류 보정은 CNC 시스템 메모리에 저장된 사전 보정된 좌표 오프셋 데이터베이스를 통해 가이드 레일 굽힘 및 스핀들 런아웃을 포함한 고유한 공작 기계 편차를 수정합니다. 열 오류 보상은 스핀들, 볼 스크류 및 기계 프레임 어셈블리에 배치된 분산 온도 센서를 사용하여 열 변형 변위를 계산하고 축 이동 좌표를 밀리초 단위로 조정합니다.
공구 마모 보상은 각 절삭 패스의 치수 편차 데이터를 지속적으로 축적하여 수천 번의 절삭 스트로크에 걸쳐 절삭날이 침식됨에 따라 절삭 경로 오프셋을 점차적으로 수정합니다. 3개의 보완적인 수정 레이어가 함께 작동하여 여러 시간에 걸친 논스톱 제조 교대 중에도 정의된 미크론 공차 범위 내에서 최종 부품 형상 편차를 유지합니다. 장기 생산 통계에 따르면 가공 사이클 동안 세 가지 보상 시스템이 모두 완전히 활성화되면 완제품 부품 품질 평가율이 99.5% 이상임을 확인합니다.
4. 초정밀 생산 장비의 두 가지 범주
두 가지 핵심 공작 기계 모델은 각각 복잡한 3D 캐비티 밀링 및 회전 터닝-밀링 복합 부품을 포괄하는 완전한 초정밀 부품 제조를 위한 전체 생산 장비 라인업을 구성합니다. 각 장비 유형에는 고유한 구성 요소 기능 요구 사항에 맞는 고유한 구동 시스템, 제어 소프트웨어 및 정확도 사양이 포함되어 있습니다.
4.1 JDSGT400 리니어 모터 3축 머시닝 센터
| 매개변수 카테고리 | 특정 기술 세부사항 |
|---|---|
| 코어 포지셔닝 | 광학금형 및 반도체 구조부품의 서브미크론 초정밀 가공 |
| 드라이브 아키텍처 | 듀얼 리니어 모터 3축 완전 직접 구동 시스템 |
| 주요 정밀도 지수 | 반복 위치 정확도 0.8 µm; 100mm 이동 내에서 구멍 위치 공차 <1μm |
| 제어 플랫폼 | 자체 개발한 JD60 고정밀 서보 CNC 시스템 |
| 핵심 처리 장점 | 직접 구동 방식으로 볼스크류 백래시 제거, 2차 연마 없이 기능성 등급 마감 표면 제공 |
| 주요 적용 범위 | 정밀광학금형, 반도체하드웨어, 의료용 미세구조부품 |
4.2 GENOS L2000-e 터닝 밀링 복합 선반
| 매개변수 카테고리 | 특정 기술 세부사항 |
|---|---|
| 코어 포지셔닝 | 고강성 다축 터닝 및 밀링 일체형 절삭 |
| 축 구성 | 3개의 주축과 독립된 C 보조 회전축 |
| 처리 경계 | 최대 회전 직경 Φ200mm, 최대 공작물 길이 380mm |
| 스핀들 성능 | 5000 정격 rpm, 15/11kW 주 구동 모터 출력 |
| 도구 보관 | V12 12스테이션 VDI 정밀 서보 터렛 |
| 모션 속도 | X축 25m/min, Z축 30m/min 급이송속도 |
| 보조 동력 스핀들 | 측면 형상 밀링용 M축 보조 스핀들 정격 6000rpm |
| 제어 시스템 | OSP-P300LA-e 전용 터닝 CNC 컨트롤러 |
선형 모터 머시닝 센터는 광학 및 반도체 하드웨어에 공통적인 평면, 캐비티 및 미세 구멍 초정밀 기능을 대상으로 하며, 복합 터닝 선반은 의료용 임플란트 부품에 일반적인 복잡한 측면 밀링 구조를 갖춘 회전 대칭 구성 요소를 전문으로 합니다. 쌍을 이루는 장비 레이아웃은 2차 처리 단계를 아웃소싱하지 않고도 모든 주류 정밀 부품 형상을 포괄하며, 일정한 온도의 생산 환경 내에서 블랭크 클램핑부터 완성된 부품 언로딩까지 통일된 프로세스 표준을 유지합니다.
5. 표준화된 복합재료 가공 생산 흐름
다중 프로세스 복합 절단 작업 흐름은 통합 제조 파이프라인 내에서 선삭, 밀링, 연삭 및 보링 단계를 통합하여 별도의 기계 도구 간에 공작물을 전송할 때 발생하는 반복적인 클램핑 오류를 제거합니다. 모든 표준화된 생산 순서는 고정된 순차적 단계를 따르므로 모든 생산 배치에서 일관된 기하학적 정확성을 보장합니다.
- 원료 블랭크 입고 검사: 온도 담그기 전 경도, 평탄도 및 치수 사전 측정.
- 빈 열 상태의 균형을 맞추기 위해 작업장 보관 캐비닛 내부에서 24시간 항온 사전 조절됩니다.
- 클램핑 오프셋을 제거하기 위한 제로 백래시 포지셔닝 지그를 사용한 정밀 고정 장치 클램핑.
- 프로브 오프셋 감지를 포함한 프로그램 로딩 및 사전 실행 기계 자체 교정.
- 열충격을 피하기 위해 적당한 절단 속도로 과도한 재료를 제거하는 1차 황삭 절단입니다.
- 특징 편차를 줄이기 위해 부분 오류 보상 활성화를 통한 준정삭 절단.
- 완전한 3레이어 실시간 오류 보정이 가능한 최종 마무리 가공.
- 완성된 형상 치수 데이터를 기록하기 위한 현장 레이저 좌표 스캐닝.
- 완전한 기하 공차 검증을 위해 하역 후 정밀 검사 스테이션으로 이동합니다.
- 검증된 완성 부품에 대한 표면 청소 및 항산화 포장.
개별 기계 간의 반복적인 클램핑으로 인해 누적 위치 편차가 발생하고 종종 초정밀 부품에 허용되는 전체 공차 범위를 초과합니다. 복합 단일 설정 가공은 여러 재고정 단계를 없애고 원래의 좌표 참조 프레임을 블랭크에서 완성된 부품까지 유지하며 복잡한 다중 기능 구성요소 전반에 걸쳐 기하 공차 드리프트를 대폭 줄입니다.
6. 정밀 부품의 고급 산업 응용 분야
제어된 초정밀 절단을 통해 제공되는 미크론 수준의 치수 안정성은 제조된 부품을 완성된 부품에 대한 고유한 공차 우선 순위가 있는 여러 엄격한 공차 고급 산업 부문에 필수적인 하드웨어로 만듭니다.
- 광학 산업: 초저 표면 거칠기가 요구되는 렌즈 금형, 센서 하우징, 마이크로 프리즘 고정 장치
- 의료 기기 분야: 수술 기구 하드웨어, 생체 적합성 마감 표준을 갖춘 임플란트 구조 부품
- 반도체 제조: 웨이퍼 이송 지그, 마이크로 위치 지정 기계 어셈블리
- 계측 계측: 교정 표준 고정 장치, 정밀 게이지 핵심 구조 부품
- 항공우주 보조 하드웨어: 엄격한 중량 및 허용 오차 제한을 갖춘 소형 작동 구성 요소
- 실험실 분석 장비: 테스트 장비용 미세 유체 채널 금속 기판
각 수직 산업에는 고유한 제조 제약이 적용됩니다. 의료 부품에는 조직 자극을 방지하기 위해 버(burr) 없는 표면이 필요하고, 광학 금형에는 미세한 흠집이 없는 거울급 표면 마감이 필요하며, 반도체 지그는 칩 생산 중 반복되는 열 순환 하에서 극도로 안정적인 치수 일관성을 유지합니다. 통합된 다중 프로세스 기술 프레임워크정밀 NC 가공개별 부문에 대한 별도의 맞춤형 제조 워크플로 없이 이러한 모든 특수 마감 및 공차 요구 사항에 원활하게 적응합니다.
7. 정밀 제조 엔지니어를 위한 기술 FAQ
8. 제어된 가공의 장기 배치 일관성 값
체계적인 환경 제어, 다층 오류 수정 및 복합 단일 설정 절단은 비용이나 수익 지표를 참조하지 않고 생산 안정성과 완제품 적합성에 전적으로 초점을 맞춘 고급 부품 공급망을 위한 지속적인 장기적 제조 이점을 창출합니다.
첫째, 통합 공정 제어는 일정한 온도 인프라가 없는 기존 가공 시설을 괴롭히는 배치 간 치수 변동을 제거합니다. 일관된 공차 성능을 통해 잦은 부품 분류 및 재작업 없이 다운스트림 조립 라인이 작동할 수 있으므로 광학, 의료 및 반도체 장치 제조업체의 전체 구성 요소 통합 작업 흐름이 간소화됩니다.
둘째, 통합된 실시간 오류 보상은 연장된 생산 교대 중에 작업자의 수동 개입을 줄여 기술자가 열 드리프트 또는 공구 마모에 대응하기 위해 기계 오프셋을 수동으로 조정할 때 나타나는 인간에 의한 치수 편차를 최소화합니다. 자동화된 수정 로직은 지속적인 제조 실행을 위해 하루 24시간 균일한 절단 매개변수를 유지합니다.
셋째, 단일 설정 복합 절단은 여러 작업물 이동 및 재클램핑 단계를 제거하여 기계 간 처리 중에 표면 긁힘, 가장자리 버 및 기하학적 오프셋 손상의 위험을 낮춥니다. 완성된 구성 요소는 모든 도면 형상 및 표면 사양을 완벽하게 준수하여 생산 라인에서 나오므로 장기적인 제조 일정에 걸쳐 스크랩 양이 줄어듭니다.
