의료용 가공 공급업체는 기계 수만으로 선택되지 않습니다. 미국 장치 팀은 공급업체가 필요한 형상을 유지하고, 재료 ID를 보존하고, 검사 결과를 문서화하고, 제어된 CAD 데이터를 보호하고, 도면을 출시된 대로 제조할 수 없는 경우 신속하게 통신할 수 있다는 증거가 필요합니다.
Sanluo Precision은 중국 심천에 본사를 둔 정밀 CNC 의료 가공 제조업체이자 공급업체입니다. 명시된 기능에는 5축 가공, 터닝 밀링, 스위스형 및 센터링 선반 작업, CNC 터닝, 정밀 연삭, EDM, 와이어 EDM, 레이저 가공 및 마이크로 가공이 포함됩니다. 이 회사는 대량 생산을 통해 일체형 개발 작업부터 맞춤형 부품을 지원하고 인공관절 볼헤드, 척추 유합 부품, 의료용 나사, 수술 도구, 혈관 부품, 인공 심장 부품, 진단 장비 부품, 초음파 프로브 관련 부품 등 의료 애플리케이션을 나열합니다.
실질적인 질문은 단순히 "이 상점이 부품을 만들 수 있습니까?"가 아닙니다. 생산 과정에서 설계나 공정에서 약점이 드러났을 때 공장이 부품을 반복해서 만들고, 무엇을 만들었는지 증명하고, 올바르게 대응할 수 있는지 여부입니다.
Sanluo Precision은 자사의 의료 가공 서비스를 제품 개발부터 시작하여 대량 생산에 이르는 전체 프로세스 기술 서비스라고 설명합니다. 명시된 워크플로우는 CAD/CAM/CAE 도구, CATIA 모델링, Mastercam 프로그래밍, ANSYS 분석 및 MES를 통한 생산 제어를 사용합니다. 이러한 조합은 부품을 고정하기 어렵거나, 내부 형상이 깊거나, 벽이 얇거나, 동심도를 유지하기 위해 여러 작업이 필요한 경우에 적합합니다.
도면 검토를 위해 허용되는 경우 기본 CAD 파일, 출시된 도면, 개정 내역, 재료 사양, 예상 연간 볼륨 및 알려진 중요한 기능 기능을 제공하십시오. 공구 접근 문제, 지지되지 않는 벽, 날카로운 내부 모서리, 어려운 데이텀, 버 위험 및 EDM, 연삭 또는 2차 작업이 필요할 수 있는 기능을 식별하도록 공급업체에 요청하십시오. 유용한 DFM 검토는 부품이 "가공 가능"하다는 일반적인 진술이 아닌 특정 제안 변경 사항으로 이어져야 합니다.
프로토타입 지원은 상업적인 측면에서도 논의되어야 합니다. 첫 번째 제품이 생산을 위해 의도된 것과 동일한 재료 등급, 기계, 툴링 접근 방식, 검사 장비 및 마감 경로를 사용할지 확인합니다. 다른 프로세스로 제작된 프로토타입은 설계를 입증할 수 있지만 대량의 반복성에 대해서는 거의 알려주지 않습니다. Sanluo는 단일 주문은 물론 대량 프로그램도 지원하므로 구매자는 해당 단계 사이에서 제조 계획이 어떻게 변경되는지 문의해야 한다고 말합니다.
RFQ에서는 "스테인리스강"이나 "티타늄"뿐만 아니라 정확한 재료 등급과 상태를 식별해야 합니다. Sanluo는 지원되는 재료 중에서 임플란트 및 중재 등급 스테인리스강, 티타늄 합금, 고온 합금, 세라믹, 텅스텐강, PEEK, PEI, PAI 및 UPE를 나열합니다. 해당 등급, 열처리, 경도 조건, 로트 추적성 및 인증서 요구 사항은 여전히 설계 및 품질 문서에서 나와야 합니다.
공차는 기능과 연결되어야 합니다. 모든 형상에 엄격한 공차를 적용하는 대신 실제 중요 치수, 데이텀 관계, 런아웃, 평탄도, 원통도, 스레드 요구 사항 및 표면 마감 제한을 표시합니다. 각각의 중요한 특성을 어떻게 검사할 것인지 물어보십시오. 공급업체는 위치 정확도를 위한 CMM, 작은 프로파일을 위한 광학 시스템, 나사산을 위한 보정 게이지, 밀봉 또는 베어링 표면을 위한 표면 마감 장비를 사용할 수 있습니다. 측정 불확도와 설정이 적절한 경우에만 결과가 의미가 있기 때문에 검사 방법이 중요합니다.
표면 처리는 부품 정의의 일부로 명시되어야 합니다. 양극 산화 처리, 부동태화, 전해 연마, 코팅, 열처리, 세척, 마킹 및 멸균 호환성으로 인해 치수나 표면 화학이 바뀔 수 있습니다. 포장에도 같은 관심을 기울일 가치가 있습니다. 부품에 개별 백, 깨끗한 취급, 보호 캡, 수분 제어, 로트 라벨 또는 다양한 개정을 위한 별도 포장이 필요한지 여부를 정의합니다. 이러한 세부 사항은 첫 배송 이후 긴급하게 처리되는 경우가 많습니다. 즉, 양호한 가공 부품이 긁히거나 로트별로 혼합되어 도착하거나 식별이 불가능할 때입니다.

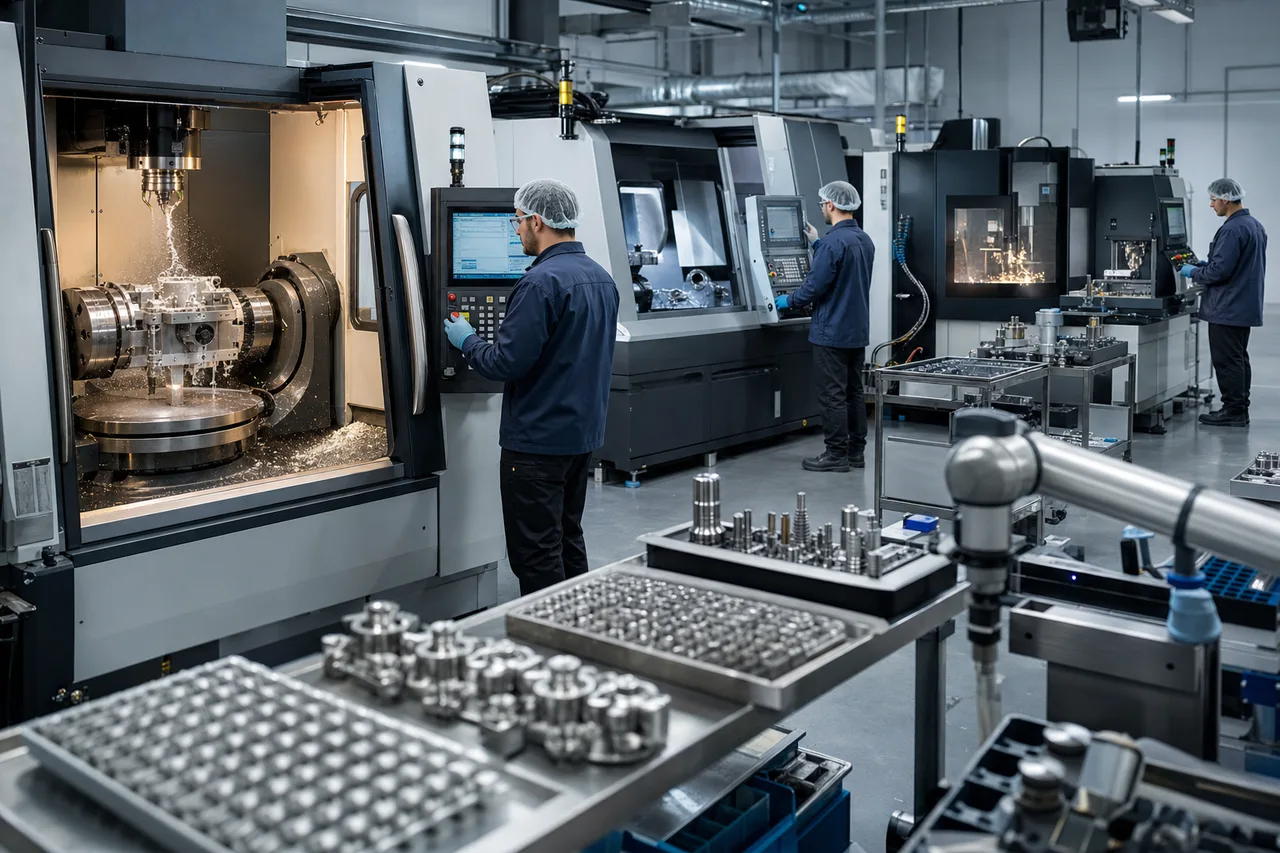

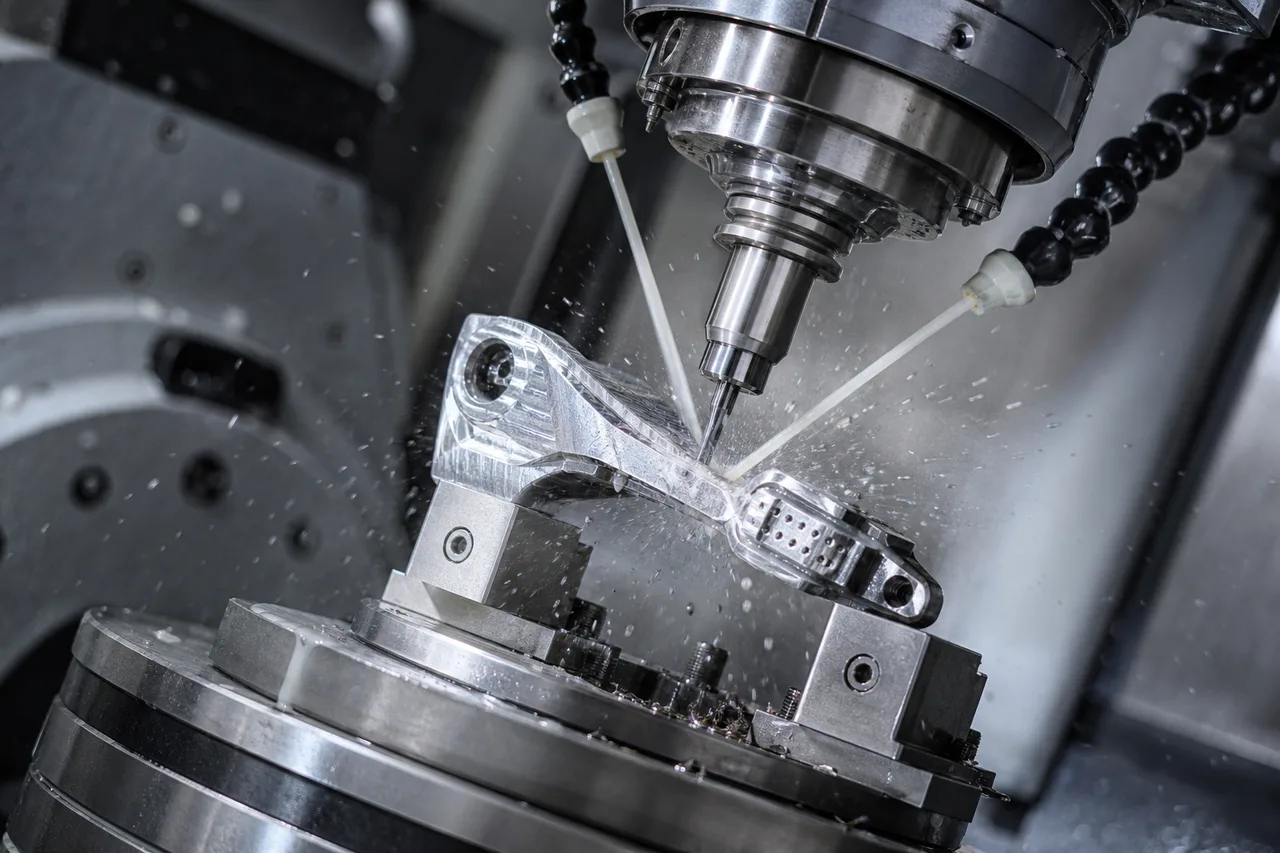

프로세스 선택은 부품의 형상, 재료, 공차 스택 및 수량을 따라야 합니다. 5축 가공은 더 적은 수의 설정으로 여러 면에 접근해야 하는 경우, 복합 표면에 도구 방향을 제어해야 하는 경우 또는 반복적으로 다시 고정하면 위치 정확도가 위협받는 경우에 유용합니다. 설정 횟수를 줄일 수 있지만 건전한 기준 계획 및 검사의 필요성이 없어지지는 않습니다. 제대로 정의되지 않은 데이텀 구조는 5축 기계에서 여전히 문제로 남아 있습니다.
스위스형 가공은 일반적으로 회전 기능, 교차 구멍, 나사산 및 반복적인 생산 요구가 있는 작고 길며 가는 부품에 적합합니다. 가이드 부싱 지원은 절단 영역 근처의 편향을 제어하는 데 도움이 됩니다. 터닝 밀링은 회전 기능과 밀링된 평면, 슬롯, 구멍 또는 축외 세부 사항을 결합하는 부품에 적합합니다. 이는 기계 간 전송을 줄여 동심도를 유지하고 처리 시간을 단축하는 데 도움이 될 수 있습니다.
EDM과 와이어 EDM은 기존 절단이 좁은 슬롯, 날카로운 내부 프로파일, 단단한 재료 또는 복잡한 윤곽에 도달할 수 없는 경우 적합합니다. 공정 시간과 재주조 레이어, 열 영향을 받는 영역, 해당하는 경우 공정 후 세척을 제어해야 하는 필요성이 절충됩니다. 베어링 표면, 긴밀한 원통형 관계 또는 열처리 후 제어된 마감 처리를 위해 정밀 연삭이 선택되는 경우가 많습니다. 미세 가공에는 그 자체의 위험이 따릅니다. 즉, 형상이 축소됨에 따라 공구 파손, 버 형성, 재료 변형 및 검사 한계가 더욱 중요해집니다.
| 프로세스 | 일반적인 핏 | 확인을 위한 구매자 절충 |
|---|---|---|
| 5축 CNC | 복잡한 윤곽 부품 및 다면적 특징 | 고정 장치 전략, 도구 접근 및 어려운 표면 검증 |
| 스위스형 | 작고 가느다란 회전 부품 및 반복 생산 | 스톡 바 제어, 가이드 부싱 설정, 컷오프 또는 최종 기능 요구 사항 |
| 터닝-밀링 | 밀링되거나 축외 기능이 있는 회전 부품 | 결합된 작업 전반에 걸친 데이텀 전송 및 동심도 |
| EDM 또는 와이어 EDM | 단단한 재료, 좁은 슬롯, 접근하기 어려운 프로파일 | 표면상태, 플러싱, 청소 및 사이클타임 |
| 연삭 또는 미세 가공 | 정밀한 마감, 작은 기능 및 긴밀한 기하학적 제어 | 버 제어, 검사 기능 및 재료 변화에 대한 민감도 |
Sanluo의 광범위한 서비스 제공에는 CNC 터닝, 스위스형 머시닝, 터닝-밀링, 연삭, EDM, 와이어 EDM, 레이저 머시닝 및 마이크로 머시닝이 포함됩니다. 사운드 소싱 대화에서는 어떤 경로가 제안되는지, 부품에 왜 적합한지, 각 주요 작업 후에 어떤 특성을 확인할 것인지 물어야 합니다.
완전한 RFQ는 두 가지 일반적인 문제, 즉 비교할 수 없는 견적과 기술 검토 후 변경되는 가격을 줄여줍니다. 공급업체가 부품의 외형뿐만 아니라 부품의 위험을 이해할 수 있도록 충분한 정보를 보내십시오. 다음 순서는 새 구성요소 및 설계 전송에 적합합니다.
중국 소재 공급업체의 경우 파일을 교환하기 전에 문서 관리 토론을 추가하세요. 필요한 파일 형식, 액세스할 수 있는 사람, 개정 이름 지정 방법, 사용되지 않는 데이터 철회 방법을 결정합니다. 부품이 규제되거나 상업적으로 민감한 경우 구매 계약서에는 기밀 유지, 허용된 하도급, 툴링 소유권 및 프로세스 변경 승인이 명시되어야 합니다.
Sanluo Precision은 의료 가공 작업을 독립형 절단 그 이상으로 선보입니다. 이 회사는 CAD/CAM/CAE, 모델링을 위한 CATIA, 프로그래밍을 위한 Mastercam, ANSYS 분석, MES 제어 생산 및 디지털 트윈 검증을 사용하는 연결된 워크플로우를 설명합니다. 실질적으로 이러한 도구는 설계 검토 및 모델 무결성, 도구 경로 생성, 엔지니어링 분석, 생산 상태 제어, 프로그램이 기계에 도달하기 전 가상 검사 등 제조 체인의 다양한 부분을 지원할 수 있습니다.
디지털 트윈 검증절단 전에 계획된 작업을 확인하기 위해 기계, 툴링, 고정 장치, 재고 및 프로그래밍된 동작의 디지털 표현을 사용하는 것을 말합니다. 충돌, 과도한 도구 기울기, 접근할 수 없는 표면, 예상치 못한 재료 상태를 기계에서 발견하는 데 비용이 많이 들 수 있는 복잡한 5축 작업에서 그 가치는 가장 큽니다. 이는 초도품 검사를 대체하지 않습니다. 시뮬레이션을 통해 도구 경로가 타당하다는 것을 확인할 수 있습니다. 측정을 통해 완성된 부품이 도면과 일치하는지 확인합니다.
MES 제어 생산작업지시, 공정순서, 상태, 공정기록 등 생산정보를 관리하기 위해 제조실행시스템을 사용하는 것을 의미한다. 의료기기 구매자에게 유용한 질문은 완성된 로트에 어떤 정보를 연결할 수 있는지입니다. 공급업체가 자재 인증서, 기계 또는 작동 기록, 검사 결과, 부적합 조치, 선적 문서를 부품 번호 및 개정판에 연결할 수 있는지 물어보십시오.
이 회사는 또한 5축 가공, 터닝-밀링 및 센터링-선반 가공에 대한 지원을 명시합니다. 이러한 기능은 어려운 구성 요소와 관련이 있지만 구매자는 특정 도면에 대해 제안된 경로를 요청해야 합니다. 올바른 기술 파트너는 프로세스가 안정적인 부분, 민감한 부분, 각 단계에서 어떤 증거가 생성되는지 설명합니다. Sanluo의 리뷰를 볼 수 있습니다.정밀 CNC 의료 가공 서비스토론을 시작하기 전에 RFQ 패키지와 함께.
Sanluo가 제공하는 응용 프로그램 목록에는 임플란트 관련 구성 요소와 장비 부품이 모두 포함됩니다. 여기에는 인공관절 볼헤드, 척추 유합 장치, 의료용 나사, 수술 기구, 녹내장 도구, 인공 심장 부품, 혈관 부품, 진단 장비 부품, 초음파 프로브 관련 부품이 포함됩니다. 이러한 애플리케이션이 모두 동일한 제조 위험을 수반하는 것은 아닙니다. 연마된 베어링 표면, 소형 수술 도구 및 인클로저 구성 요소에는 완전히 다른 가공, 검사, 청소 및 포장 제어가 필요할 수 있습니다.
금속 부품의 경우 Sanluo는 임플란트 및 개입 등급의 스테인리스강, 티타늄 합금, 고온 합금 및 텅스텐강을 나열합니다. 티타늄은 절삭 인터페이스에서 열을 발생시키고 부주의한 공구 선택이나 칩 컨트롤에 잘 반응하지 않기 때문에 어려울 수 있습니다. 스테인레스강은 가공 경화 거동과 기계 가공성이 매우 다양합니다. 고온 합금은 절삭 조건과 공구 마모를 주의 깊게 제어해야 합니다. 텅스텐강은 EDM이나 특정 기능에 대한 연삭을 선호할 수 있는 경도 및 모서리 마모 문제를 가져옵니다.
나열된 비금속 재료에는 세라믹, PEEK, PEI, PAI 및 UPE가 포함됩니다. 엔지니어링 폴리머는 단순히 금속의 부드러운 버전이 아닙니다. 변형되거나, 습기를 흡수하거나, 클램핑 시 변형되거나, 가공 후 다른 치수 거동을 보일 수 있습니다. 공칭 형상이 올바른 경우에도 가장자리 치핑이 발생할 수 있으므로 세라믹 부품에는 특수 도구 및 취급이 필요할 수 있습니다. RFQ에는 해당 재료가 임플란트, 기구, 진단 장치 또는 환자와 접촉하지 않는 조립품에 사용되는지 명시해야 합니다. 세척, 표면 및 문서화 기대치가 다를 수 있기 때문입니다.
재료 선택은 장치 설계자의 책임입니다. 공급업체는 가공 문제를 표시하고, 제조 친화적인 등급을 제안하고, 고장 가능성이 있는 모드를 식별할 수 있지만 절단하기가 더 쉽기 때문에 자동으로 재료를 대체해서는 안 됩니다. 생산을 시작하기 전에 승인된 재료 목록, 인증서 형식, 로트 식별 및 재활용 콘텐츠, 코팅 또는 외부 열처리에 대한 제한 사항을 확인하십시오.
가공 공급업체가 제조 증거를 제공합니다. 기기 제조업체는 완성된 기기의 규제 전략, 설계 제어, 위험 관리, 검증, 검증 및 시장 제출에 대한 책임을 집니다. 그 구별이 중요합니다. 적합성 인증서 자체만으로는 전체 의료 기기가 안전하고 효과적이거나 모든 해당 미국 요구 사항을 준수함을 입증하지 않습니다.
Sanluo의 웹사이트에는 ISO 9001:2008 및 ISO 14001:2004 인증이 나열되어 있습니다. 구매자는 자격 취득 중 현재 인증서, 범위 설명, 발급 기관 세부 정보 및 만료 상태를 요청해야 합니다. 나열된 표준은 이전 버전이므로 공급자 품질 절차의 모든 요구 사항을 충족한다고 가정하지 마십시오. 공급업체가 문서 통제, 교정, 부적합 제품, 시정 조치, 교육, 공급업체 통제, 프로세스 변경 및 기록 보존을 어떻게 관리하는지 물어보십시오.
추적성은 로트 수준에서 정의되어야 합니다. 구성품에 따라 입고되는 자재 열이나 로트 정보를 작업 주문, 기계 작동, 검사 결과, 외부 가공, 포장 라벨 및 배송에 연결해야 할 수도 있습니다. 부품에 일련번호가 있거나 레이저 마킹이 되어 있는 경우 마킹이 표면에 어떤 영향을 미치는지, 그리고 마킹이 어떻게 확인되는지 확인하십시오. 편차가 발생하면 첫 번째 생산 문제가 나타나기 전에 봉쇄 및 처리에 동의하십시오.
또한 장치 제조업체는 승인된 도면, 사양, 승인 기준 및 변경 프로세스를 관리해야 합니다. 기계 공급업체는 변경 사항이 장치에 영향을 미칠 수 있는 경우 서면 승인 없이 치수, 재료, 마감 또는 공정 경로를 수정해서는 안 됩니다. 공급업체 기록을 자체 설계 및 생산 문서를 대체하는 것이 아니라 품질 파일에 대한 통제된 입력으로 취급하십시오.
리드타임은 첫 번째 칩이 절단되기 전에 시작됩니다. 도면 검토, 견적, 자재 조달, 프로그래밍, 설비, 외부 마감, 초도품 검사, 수정, 승인 및 국제 운송이 각각 일정에 영향을 미칠 수 있습니다. 하나의 광범위한 배송 견적을 받아들이기보다는 이러한 단계를 별도로 요청하세요. 재료가 있으면 프로토타입이 빠르게 움직일 수 있지만 특수 합금, 세라믹 등급, 코팅 또는 검증된 외부 공정이 필요한 경우 생산 시기가 변경될 수 있습니다.
검사 의사소통은 검사가 시작되기 전에 합의되어야 합니다. 보고서 형식, 단위, 풍선 도면 규칙, 샘플링 계획, 누락된 특성 처리 및 공차를 벗어난 결과 보고 방법을 확인합니다. 복잡한 부품의 경우 공급업체가 기능별 검사 데이터를 제공할지 아니면 합격/불합격 인증서만 제공할지 물어보세요. 첫 번째 기사 보고서에 대한 짧은 영상 통화는 긴 이메일 체인보다 데이터 및 해석 문제를 더 빨리 해결하는 경우가 많습니다.
안전한 CAD 처리에는 서면 프로세스가 필요합니다. 가능하면 통제된 전송 채널을 사용하고, 파일이 필요한 직원에게만 접근을 제한하고, 파일 이름과 구매 문서에서 현재 버전을 확인하세요. 하청업체가 열처리, 코팅, 연삭, 청소 또는 검사를 위해 CAD 데이터를 받는지 여부를 명확히 합니다. 귀하의 계약에는 하도급이 통제되지 않은 설계 변경이나 독점 모델의 재사용을 승인하지 않는다는 점을 명시해야 합니다.
배송 준비에는 추적 번호 이상의 것이 포함됩니다. 수출 서류, 상업 송장 세부 사항, 포장 목록, 로트 라벨, 인증서, 검사 보고서 및 입고 검사 계획을 확인합니다. 부품이 오염이나 외관 손상에 민감한 경우 운송 중 보호 방법을 정의하십시오. 산뤄의맞춤형 의료용 CNC 가공 지원견적 단가뿐만 아니라 이러한 운영 요구 사항을 기준으로 평가해야 합니다.
공개된 도면, 3D 모델, 재료 및 마감 요구 사항, 예상 수량, 목표 시기 및 검사 기대치를 Sanluo Precision에 보내십시오. 제조하기 가장 어렵거나 잘못 입력하면 비용이 가장 많이 드는 기능을 포함하세요. 아직 개발 중이라면 그렇게 말하세요. 공급업체는 즉각적인 목표가 설계 피드백인지, 기능적 프로토타입인지, 첫 번째 제품인지, 반복 생산인지를 알면 더 나은 조언을 제공할 수 있습니다.
프로세스 권장 사항, DFM 의견, 외부 프로세스 가정, 검사 계획, 추적성 문서 및 단계별 리드 타임 추정을 요청하세요. 복잡하거나 소형 부품의 경우 견적을 승인하기 전에 고정 장치, 도구 접근, 버 제어, 표면 처리, 청소 및 포장에 대한 확인을 요청하세요. 이것이 기술적 명확성이 가장 저렴한 지점입니다.
도면 패키지 및 생산 요구 사항을 Sanluo Precision과 공유하여 프로세스 선택, 제조 가능성, 검사 기록 및 프로토타입에서 생산까지의 실제 경로를 논의하세요.
