정밀 가공 부품

체계적인 디자인 사고

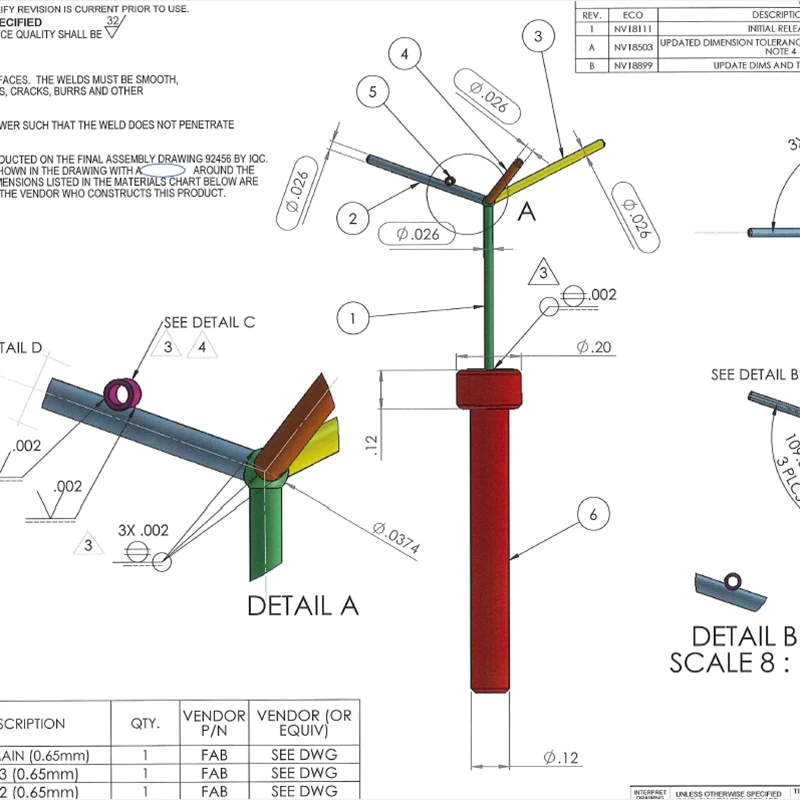

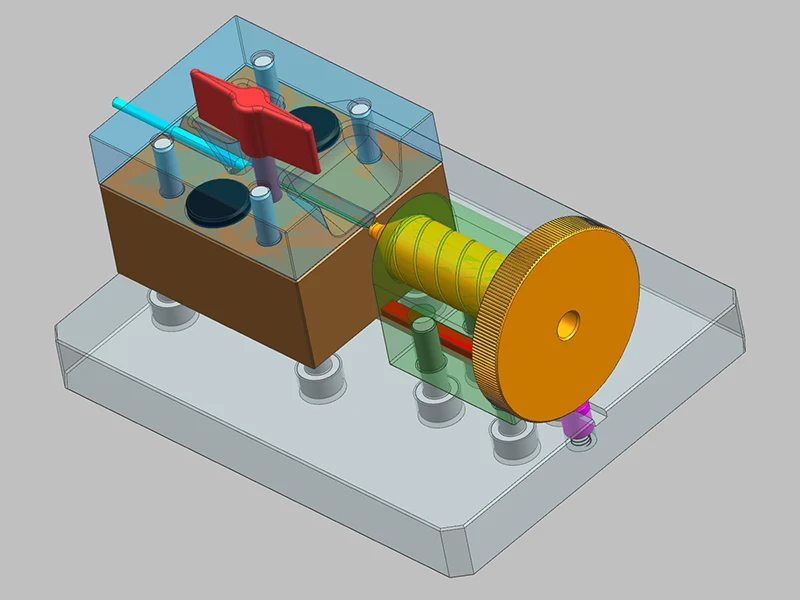

Sanluo Precision의 가공 공장은 정밀 가공 부품을 제조하기 전에 SolidWorks 또는 CATIA를 사용하여 3D 조립 시뮬레이션을 완료하고 간섭, 간격, 응력과 같은 잠재적인 문제를 사전에 식별합니다. 위치 정확도를 보장하기 위해 결합 표면, 위치 지정 구멍 및 데이텀 평면에 통합된 데이텀 처리 방식이 채택되었습니다. 결합 부품의 경우 선택적 조립 방법(실제 치수에 따른 결합) 또는 그룹 처리 방법(동일 배치에 대한 일관된 공정 매개변수)을 사용하여 호환성을 보장합니다. 주요 결합 샤프트 구멍의 맞춤은 H7/h6(전환 맞춤), 기어 맞물림 정확도는 6~7등급(GB/T 10095), 베어링 하우징의 동축도는 0.01mm, 나사 연결 맞춤은 6H/6g입니다.

정밀 가공 부품 워크스테이션의 치수 정확도

조립 및 테스트 검증

토크 렌치, 압입 기계 및 정렬 장비와 같은 공구 장비를 사용하고 조립 프로세스 카드를 엄격하게 구현하는 정밀 가공 부품 전문 조립 워크샵이 있습니다. 베어링 조립체의 간섭은 0.005mm ~ 0.015mm 이내로 제어되며, 결합 표면의 손상을 방지하기 위해 고온 또는 저온 조립이 채택됩니다. 기어 맞물림 간격은 기어 조립시 0.15mm~0.35mm 사이에서 조정하고, 접촉점은 착색법으로 확인하며, 치형 길이 방향으로 60% 이상, 치형 높이 방향으로 40% 이상으로 한다. 부품 조립이 완료된 후 변속기 메커니즘의 무부하 테스트 실행(소음, 진동, 온도 상승), 유압 시스템의 압력 테스트(30분 동안 작동 압력 유지), 기밀 테스트(헬륨 질량 분석계 누출 감지기, 누출률 <10⁻⁶Pa·m3/s) 등의 기능 테스트가 수행됩니다.

산업 응용 프로그램 및 맞춤형 서비스

중국의 정밀 가공 부품 전문 공급업체로서 당사는 주로 산업용 로봇 관절 감속기(고조파 감속기, RV 감속기, 전송 정확도 <1 arc min), 반도체 장비 공압 고정 장치(위치 정확도 ±0.01mm, 반복성 ±0.005mm), 의료용 CT 기계 회전 프레임 부품(동적 균형 등급 G2.5, 진동 <0.5mm/s), 신에너지 차량 전기 구동 어셈블리(기어 쌍) 등 고급 응용 분야에 대한 서비스를 제공합니다. 소음 <65dB, 효율성 >96%). 단일 부품 시험 생산에서 대량 생산에 이르기까지 연간 생산 능력은 50,000~500,000세트로 다양한 규모의 요구 사항을 충족하고 고객에게 종합적인 맞춤형 정밀 가공 서비스를 제공합니다. 이는 고객의 시간을 절약하고 시스템의 안정성과 신뢰성을 보장합니다.

정밀 가공 부품 장비의 기술 매개변수
