마이크로 홀 드릴링

Sanluo Precision은 마이크로 CNC 가공 분야에서 18년간의 기술 축적을 바탕으로 고객에게 고정밀 마이크로 CNC 가공 서비스를 제공하는 중국 마이크로 홀 드릴링의 선도적인 제조업체 및 공급업체입니다. 우리는 정밀 금형, 전자 장치, 의료 장비, 항공 우주 부품 및 기타 산업을 위한 전문 맞춤형 마이크로 CNC 가공 서비스를 제공하여 복잡하고 어려운 부품의 맞춤화를 지원합니다. 우리는 미크론 수준의 작은 구멍, 깊은 구멍, 경사 구멍 및 교차 구멍의 정밀 드릴링을 실현하여 미세 구멍 드릴링에 대한 고급 제조의 엄격한 요구 사항을 완벽하게 충족합니다.

문의 보내기

제품 설명

마이크로 CNC 가공 기술

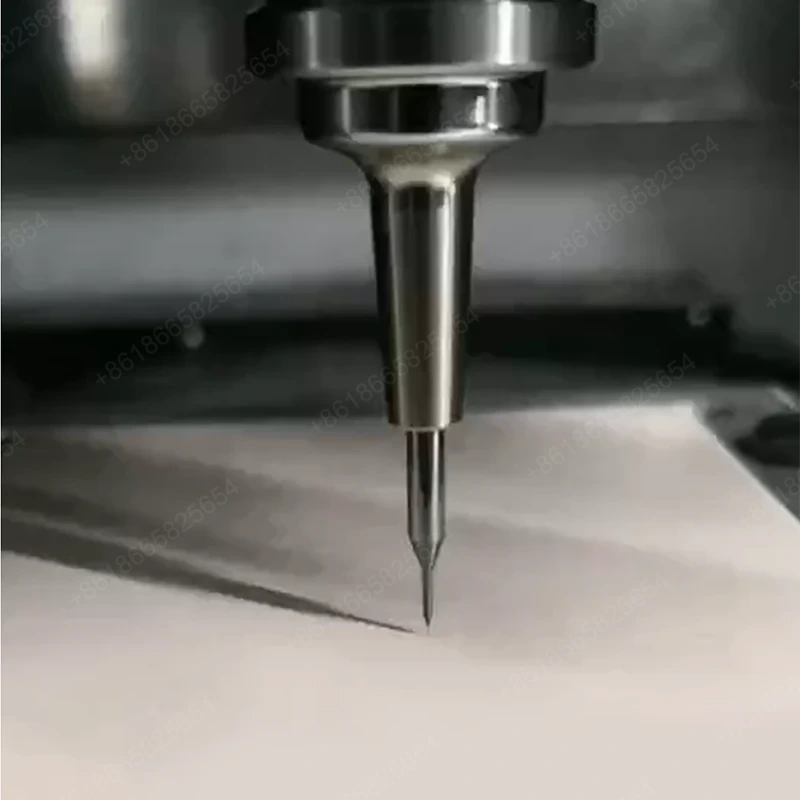

우리의 마이크로 홀 드릴링은 마이크로 드릴 비트를 사용하여 고속으로 홀을 드릴링합니다. 드릴 비트 직경은 ø0.01-2mm이며 트위스트 드릴, 직선 홈 드릴 및 건 드릴이 모두 사용 가능하며 초경합금 또는 고속도강으로 제작됩니다. 드릴링 정확도: 구멍 직경 ±0.005-0.02mm, 구멍 위치 ±0.01mm, 직각도 0.01mm, 진원도 0.005mm. 심공 드릴링의 최대 깊이-직경 비율은 20:1이며, 칩 제거를 위해 내부 냉각 기능이 있는 건 드릴을 사용합니다. 회전 속도는 5000-50000rpm이고 냉각수 압력은 0.5-2MPa입니다.

스테이션 정확도

치수 정확도	OD	ID	티(C)	DP	남서
단위: ±/mm	0.001	0.001	0.001	0.001	0.001
기하학적 정확성	진원도	동축성	직진도	원통형	대칭
단위: ±/mm	0.001	0.002	0.001	0.002	0.002
생산능력	1~999999개	1~999999개	1~999999개	1~999999개	1~999999개
생산주기	3~20일	3~20일	3~20일	3~20일	3~20일

드릴링 가공 용량

Sanluo Precision의 가공 공장은 포괄적인 마이크로 홀 드릴링 능력을 갖추고 있습니다: 표준 마이크로 홀(직경 Φ0.1-2mm, 깊이 ≤30mm, 깊이-직경 비율 ≤15:1, 홀 위치 정확도 ±0.01mm), 깊은 마이크로 홀(깊이 ≤60mm, 깊이-직경 비율 ≤20:1, 직진도 0.05mm/100mm), 막힌 홀(깊이 정확도 ±0.05mm, 홀 바닥 거칠기) Ra≤1.6μm), 관통 구멍(버 없음, 구멍 벽 Ra0.8-1.6μm), 경사 구멍(경사 각도 15°-75°), 교차 구멍(교차점 정확도 ±0.02mm) 및 배열 구멍(구멍 피치 정확도 ±0.01mm, 일관성 <0.005mm).

특수 공정 기술 최적화

마이크로 홀 드릴링 전문 제조업체로서 드릴 비트 선택(파손 방지를 위한 홀 직경 Ø<0.5mm의 직선 홈 드릴, 효율성 향상을 위한 Ø0.5-2mm의 트위스트 드릴, 강력한 냉각 기능을 갖춘 깊은 홀용 건 드릴), 파일럿 홀 가공(소형에서 대형까지 정확도 향상), 레이어드 드릴링(매번 직경의 0.5-2배), 칩 제거를 위한 공구 후퇴(매번 공구 후퇴) 공정을 개선하고 최적화했습니다. 막힘 방지를 위한 1~3mm 드릴링), 드릴 팁 검사(마모된 드릴 팁 적시 교체), 드릴링 후 모따기(C0.1~0.3mm 버 제거).

폭넓은 응용 분야

마이크로 홀 드릴링은 정밀 금형(이젝터 핀 구멍 Φ0.5-3mm, 깊이 150mm, 깊이-직경 비율 ≥30:1, 내부를 관통하는 30°-45° 경사 구멍이 있는 냉각 구멍), 전자 장치(PCB 구멍 Ø0.2-1mm, 구멍 위치 ±0.05mm, 치핑이 없는 세라믹 기판 구멍 오리피스), 의료 장비(약물용 카테터 측면 구멍 Ø0.3-1mm)에 적용됩니다. 배송, 이식 안내를 위한 뼈 못 가이드 구멍 Ø1.5-3mm), 항공우주 부품(블레이드 냉각 구멍 Ø0.5-1.5mm, 경사각 20°-40°, 다중 구멍 분무가 있는 연료 노즐 Ø0.2-0.8mm). Sanluo Precision은 BYD, Foxconn, Johnson & Johnson, Medtronic 등과 같은 기업에 맞춤형 마이크로 CNC 가공 서비스를 직간접적으로 제공했으며, 연간 드릴링 양은 400만 개 이상이며 안정적이고 신뢰할 수 있는 품질을 제공합니다.

기술적인 매개변수

매개변수 카테고리	매개변수 세부사항
장비 모델	카스티-WK
코어 포지셔닝	고정밀 마이크로 홀 드릴링
축 수	정보 누락
주요 정확도	반복 위치 정확도 ±0.5μm
드라이브 시스템	X축은 빠른 응답을 제공하는 선형 모터 드라이브를 채택합니다. Y/Z 축은 자기 그리드 인코더의 완전 폐쇄 루프 제어 기능을 갖춘 고정밀 볼 스크류를 채택합니다.
스핀들 시스템	고속, 고정밀 및 큰 토크를 특징으로 하는 독일 SycoTec 고속 전기 스핀들을 채택합니다.
가공능력	0.015 - 10mm의 구멍 직경 범위를 지원합니다.
침대 구조	안정성이 좋은 대리석 베이스
시각적 포지셔닝	500만 화소 카메라 장착, 위치 정확도 최대 1μm
핵심 장점	조밀한 구조, 안정적인 작동; 다중 스테이션 작업, 높은 가공 효율성
일반적인 응용 분야	정밀 마이크로 홀 드릴링 부품 등

매개변수 카테고리	매개변수 세부사항
장비 모델	(4축 고속 CNC 드릴링 머신)
코어 포지셔닝	다각도, 고효율 미세 홀 드릴링
축 수	4축(360° 자동 회전 A축 포함)
스핀들 시스템	3000 - 60,000 rpm의 속도 조절이 가능한 고속 스핀들
주요 정확도	공작 기계 반복 위치 정확도 0.001 - 0.002 mm; 스핀들 런아웃 정확도 μ 수준(0.0001-0.0002mm)
냉각 시스템	스핀들이 과열되지 않도록 하고 마이크로 드릴 비트를 보호하기 위해 내부 냉각 순환 시스템을 갖추고 있습니다.
CNC 시스템	프로그래밍 없이 자동으로 프로그램을 생성하기 위해 CAD 도면 가져오기 지원
핵심 장점	360° 자동 회전 다각 드릴링을 실현할 수 있습니다. 높은 자동화 및 쉬운 작동
일반적인 응용 분야	스테인레스 스틸, 알루미늄, 철, 구리, 플라스틱 및 기타 재료로 만들어진 원형 튜브 또는 다면체 공작물의 미세 구멍 드릴링

매개변수 카테고리	매개변수 세부사항
장비 모델	HX-1680 시리즈 머시닝센터
코어 포지셔닝	수술 기구 관절 부품 등 의료 장비의 고정밀 미세 구멍 가공 요구 사항을 대상으로 합니다.
스핀들 시스템	방사형 런아웃이 0.001mm 이하인 고정밀 전기 스핀들, 마이크로 홀 드릴링 전용 도구 장착
제어 기술	폐쇄 루프 제어 기술과 결합되어 드릴링 중 치수 변화를 실시간으로 모니터링하고 공구 마모를 자동으로 보상할 수 있습니다.
가공능력	직경 Φ3mm, 구멍 직경 공차 요건 H5 등급, 구멍 동축 오차 ≤0.005mm의 고정밀 구멍을 가공할 수 있습니다.
자동화 적응	다양한 구조의 공작물의 가공 요구 사항에 맞게 맞춤형 고정 장치를 지원합니다.
일반적인 응용 분야	정밀 마이크로 홀 드릴링 부품 등

매개변수 카테고리	매개변수 세부사항
장비 모델	CNC-430AC
코어 포지셔닝	반도체, 세라믹 및 기타 재료의 미세 구멍 가공에 적합한 전자동 4축 CNC
축수 및 스트로크	4축 CNC; X/Y 축 스트로크 400x300mm; Z축 스트로크 250mm
주요 정확도	X/Y 축 위치 정확도 0.005mm; 반복 위치 정확도 ±0.0005mm
제어 및 주행	대만 어드밴텍 CNC 시스템; X/Y축은 AC 서보 선형 모터를 채택합니다.
가공 효과	표면 거칠기 Ra 0.6μm
특성 구성	작동유체로 탈이온수를 사용합니다. 무전해 전원을 탑재하여 가공물의 산화를 방지
일반적인 응용 분야	정밀 마이크로 홀 드릴링 부품 등
