마이크로 엔드밀링

엔드밀링 기술

Sanluo Precision의 마이크로 엔드밀링은 마이크로 엔드밀을 사용하여 평면과 캐비티를 가공합니다. 커터의 종류에는 직경 ø0.1~2mm의 플랫 엔드밀, 볼 엔드밀, 코너 반경 엔드밀이 있습니다. 표면 평탄도 0.002mm, 표면 거칠기 Ra0.1-0.6μm의 엔드밀용 단면 절삭입니다. 좁은 홈 밀링의 최소 홈 폭은 0.015mm이고, 깊은 홈 가공의 깊이-폭 비율은 ≥8:1이며, 평평한 홈 바닥과 측벽 수직도는 >88°입니다. 나선형 보간 밀링은 구멍 직경이 0.05-5mm, 진원도가 0.001mm, 구멍 벽 거칠기가 Ra0.2μm인 미세 구멍 밀링에 채택되어 드릴링보다 우수합니다. 단층 높이 0.1-1mm, 계단 표면 평행도 0.01mm, 직각도 90°±5'의 계단 가공을 위한 다층 계단 밀링입니다.

스테이션 정확도

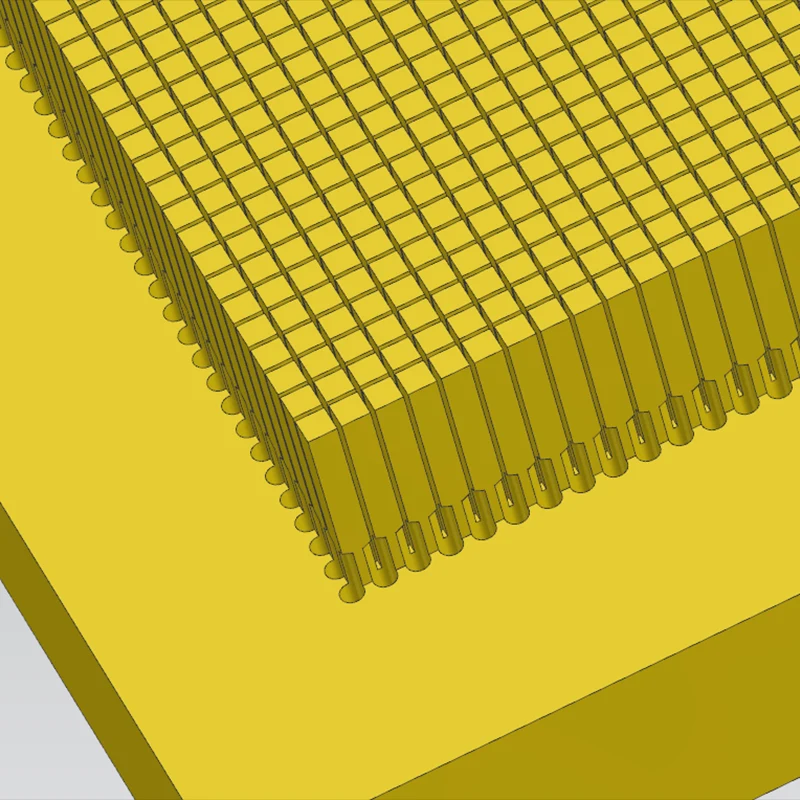

좁은 홈과 미세한 구멍의 정밀 조각

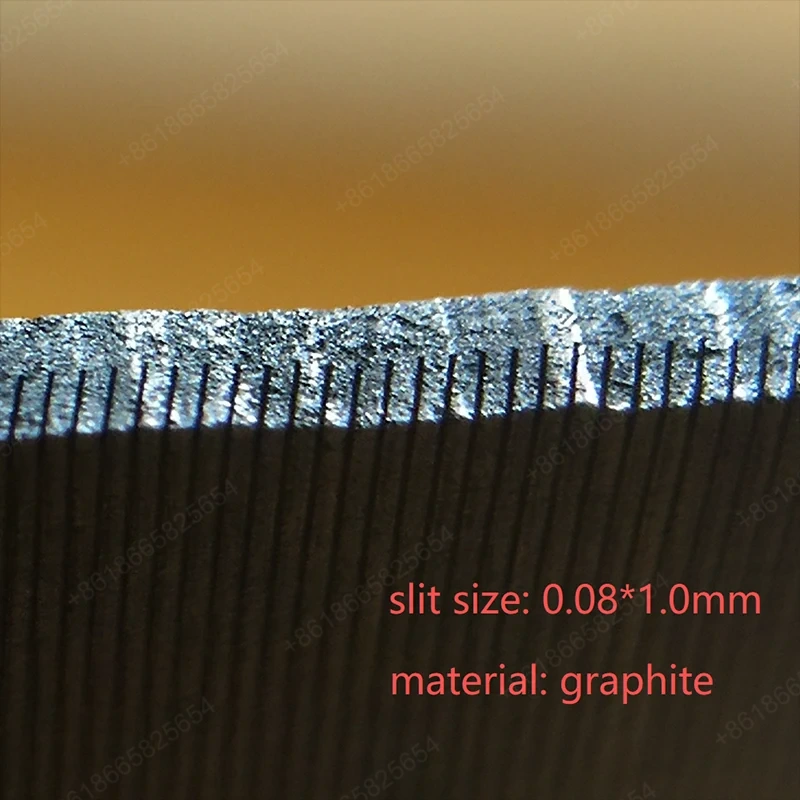

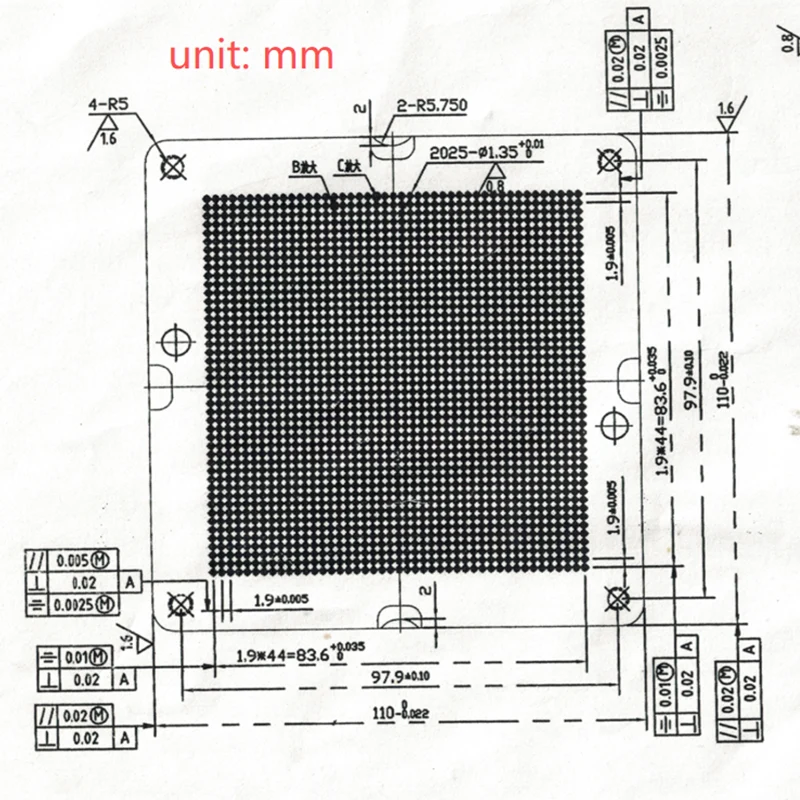

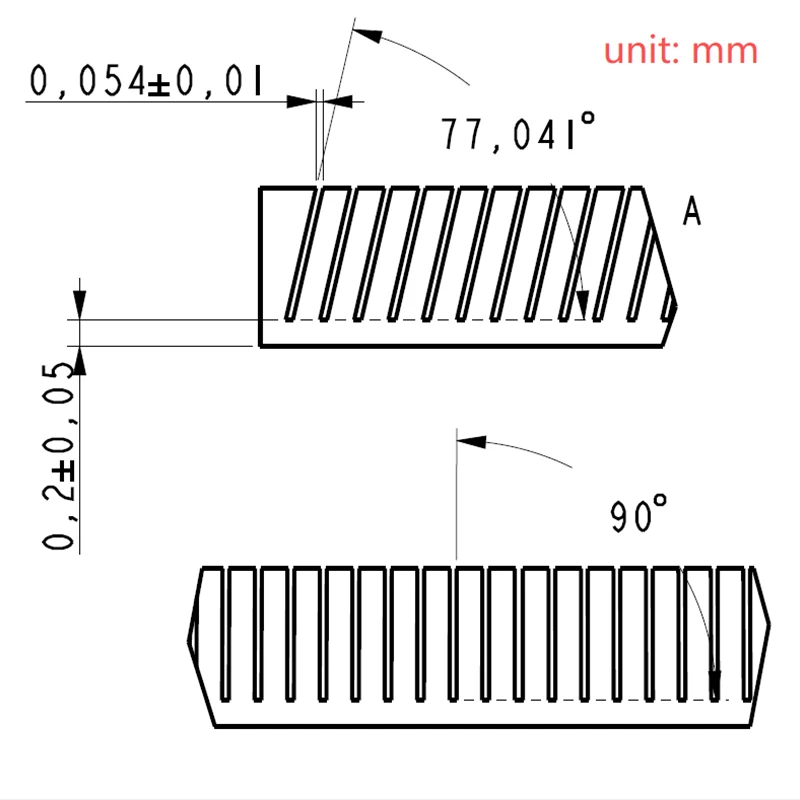

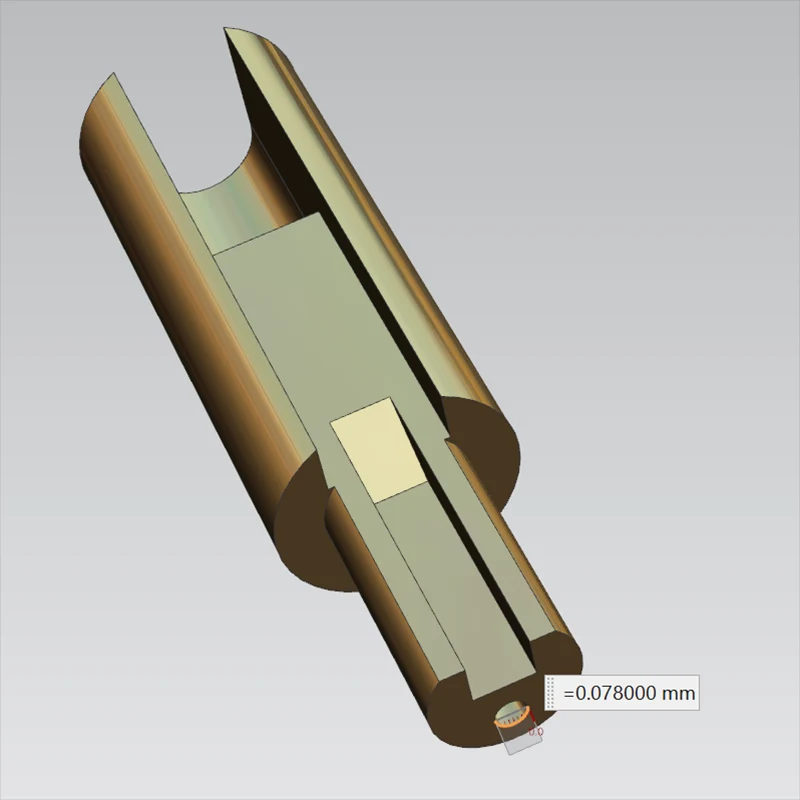

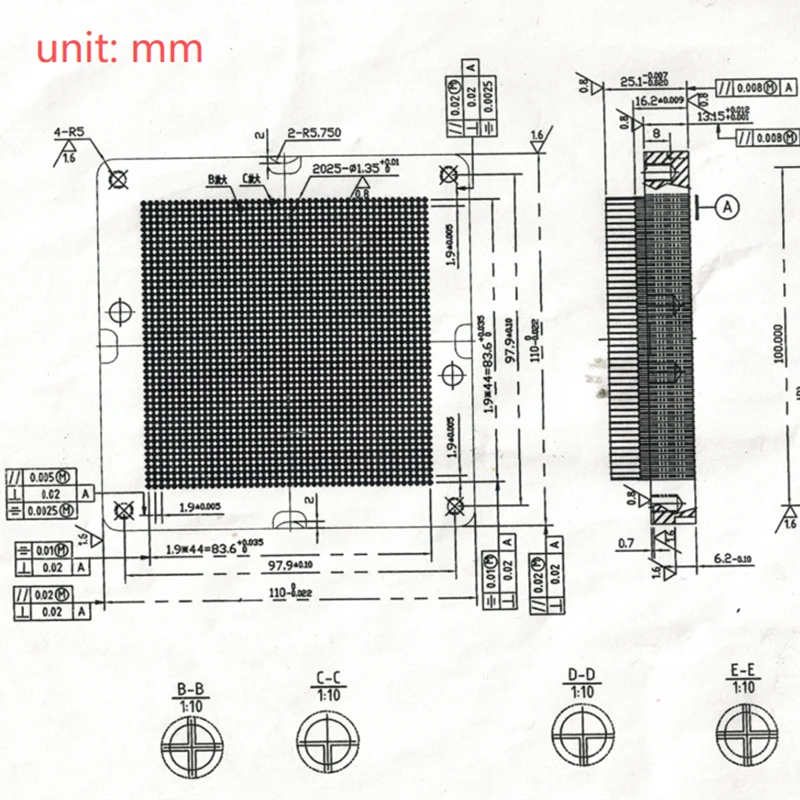

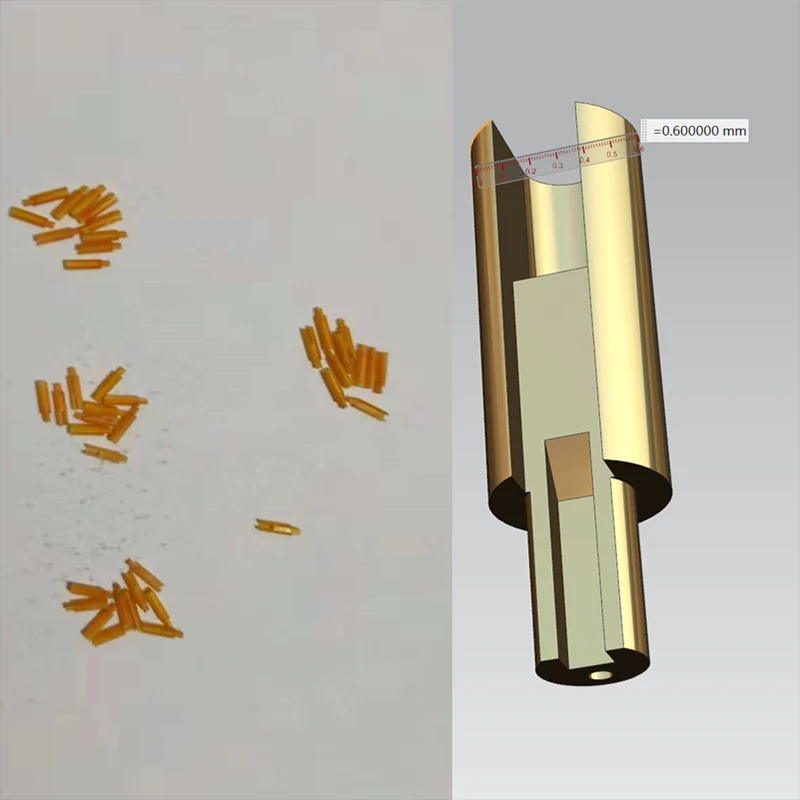

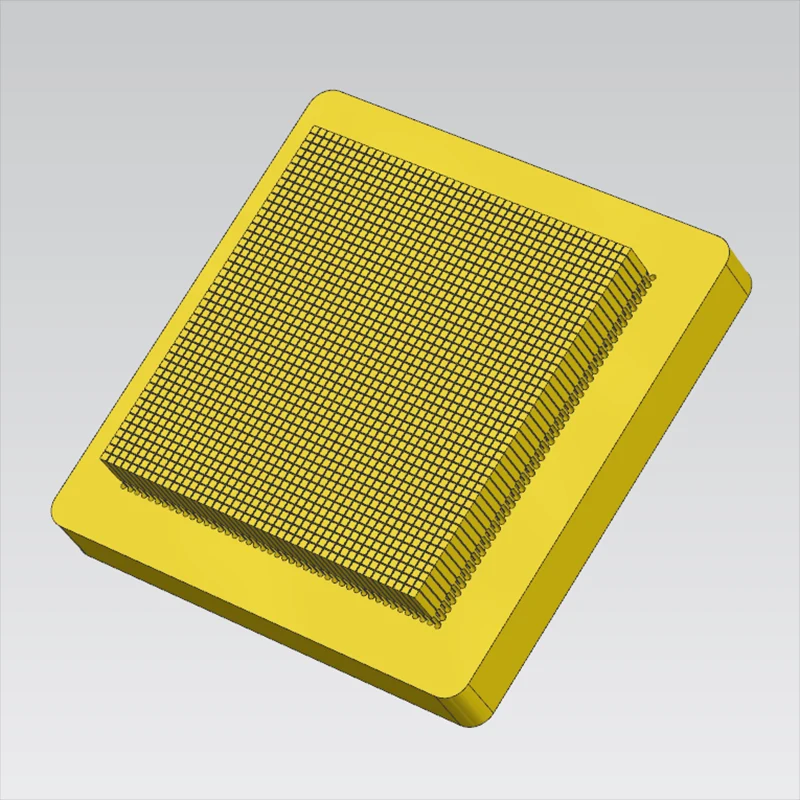

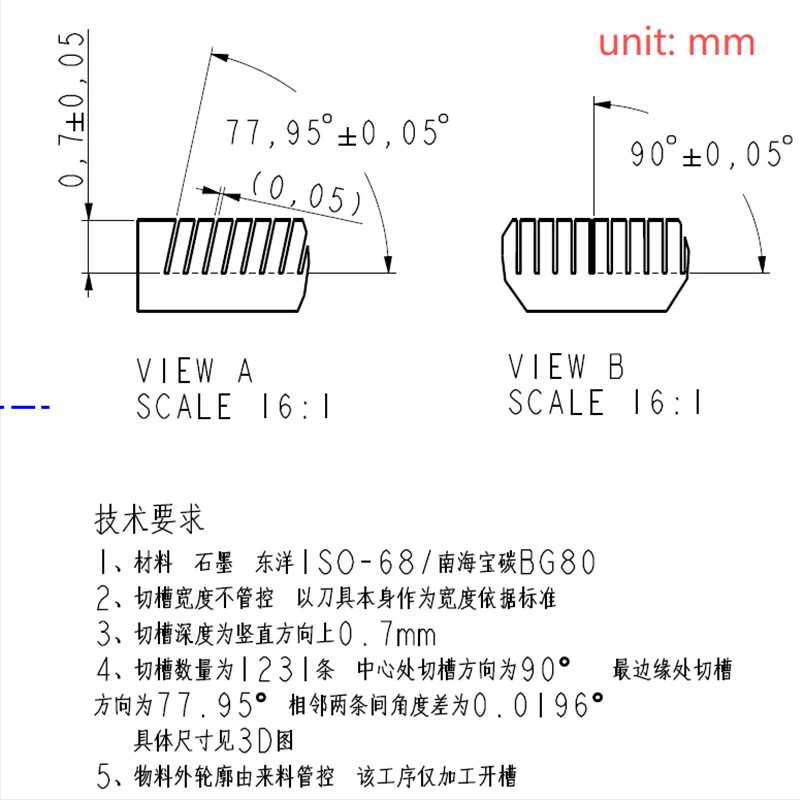

Sanluo Precision의 가공 공장은 좁은 홈과 마이크로 구멍을 포함한 마이크로 엔드 밀링을 전문으로 합니다. 홈 폭 0.05-2mm, 홈 깊이 ≤20mm, 깊이-폭 비율 8:1의 좁은 홈 가공, 단층 두께 0.2-0.5mm, 홈 바닥 평탄도 0.001mm, 측벽 층상 밀링용 Φ0.04-0.5mm 엔드밀 채택 평행도 0.001mm 및 직각 R<0.01mm; 깊은 구멍 가공을 위해 구멍 직경 Φ0.02-3mm, 깊이 30mm 이하의 미세 구멍 밀링, 원형 피드를 사용한 나선형 플런지 밀링 채택, 구멍 직경 정확도 ±0.005mm, 진원도 0.003mm, 버가 없는 구멍 오리피스 및 드릴 구멍보다 우수한 Ra0.4μm의 부드러운 구멍 벽 유연한 프로그래밍과 높은 정밀도를 갖춘 특수 모양의 구멍(사각형 구멍, 허리 모양 구멍, 특수 모양의 윤곽선 구멍).

명백한 가공 이점

마이크로엔드밀링 전문제조업체로서 회전속도 60000rpm, 커터 클램핑 런아웃 <0.002mm의 고속 전동 스핀들을 장착하여 안정적인 가공을 보장합니다. 적용 분야는 광범위합니다: 정밀 기기(석영 수정 발진기 좁은 홈 폭 0.3mm; 센서 다이어프램 단계 평행도 0.005mm), 전자 패키징(세라믹 기판 미세 홈 배선; IC 캐리어 기판 미세 구멍 직경 Φ0.8mm), 광학 장치(광섬유 페룰 단면 평탄도 0.003mm, 렌즈 홀더 단차 매칭 정확도 0.005mm), 의료용 임플란트(뼈 손톱 가이드 홈, 임플란트 스레드 바닥 구멍 정확한 테이퍼). 마이크로 밀링에는 ±0.002mm의 프로파일 공차와 Ra0.1μm의 거칠기의 높은 정밀도, 모든 형상에 대한 일회성 프로그래밍을 통한 높은 유연성, <0.01mm의 얇은 벽 부품 변형을 통한 스트레스 없는 가공, 매끄러운 표면을 통한 고속 밀링, 다양한 가공 가능한 재료(강철, 알루미늄, 구리, 티타늄, HRC60 이하의 세라믹) 등 분명한 장점이 있습니다. 우리는 Apple, Huawei, Siemens, Medtronic 등과 같은 기업에 연간 300,000개의 소형 부품을 생산하는 맞춤형 마이크로 CNC 가공 서비스를 제공했습니다.

마이크로 엔드밀 장비의 기술적 변수
