초고정밀 가공

Sanluo Precision은 나노 수준 정밀 제조의 핵심 기술을 갖춘 중국 초정밀 가공 분야의 선두 제조업체이자 공급업체로서 고객에게 최고 수준의 정밀 가공 서비스를 제공합니다. 항공우주, 광통신, 반도체, 의료장비 등 첨단 분야에 전문적인 맞춤형 고정밀 가공 서비스를 제공하고, 복잡하고 어려운 부품의 맞춤화를 지원합니다. 초고정밀 가공을 위한 최첨단 제조 산업의 극한 정밀도 요구 사항을 완벽하게 충족하여 나노미터 수준의 가공 정확도를 달성할 수 있습니다.

문의 보내기

제품 설명

워크스테이션 정확도

치수 정확도	엘(엑스)	승(와이)	H(Z)	쉿	남서
단위: ±/mm	0.001	0.0005	0.0001	0.001	0.001

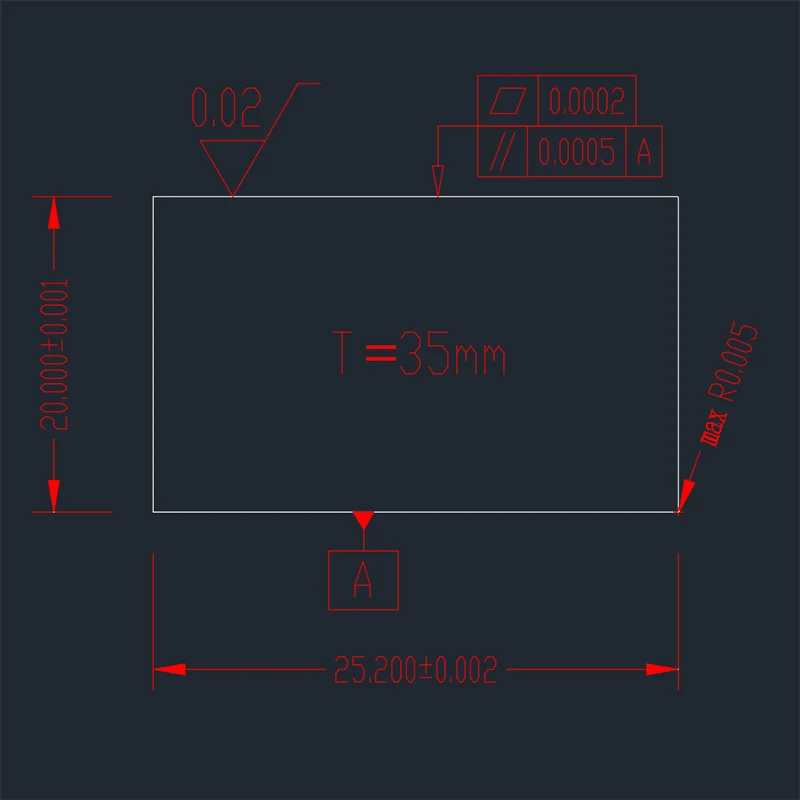

기하학적 정확성	평탄	병행	수직	거	대칭
단위: ±/mm	0.0003	0.001	0.001	Ra0.05	0.001
생산 능력	1~999999개	1~999999개	1~999999개	1~999999개	1~999999개
생산주기	3~20일	3~20일	3~20일	3~20일	3~20일

초고정밀 핵심기술

Sanluo Precision의 초고정밀 가공은 초정밀 공작 기계(공기정역학적 스핀들, 유체정역학 가이드 레일, 열 오류 보상, 진동 절연 시스템), 다이아몬드 선삭(표면 거칠기 Ra0.01-0.05μm, 진원도 0.0005mm), 이온 빔 가공(나노미터 수준의 표면 수정, 정확도 ±0.0001mm), 레이저 미세 가공(마이크로 구멍 직경) 등 일련의 핵심 기술을 채택합니다. 0.005-0.1mm, 위치 정확도 ±0.001mm), 화학 기계적 연마 CMP(표면 거칠기 Ra0.001-0.01μm), 정밀 조립(서브미크론 수준 위치 정확도). 공정 제어: 항온 작업장(온도 ±0.5℃), 습도 제어 40-60%, 먼지 없는 수준 클래스 1000, 진동 방지 기초(진동 진폭 <0.1μm).

응용 시나리오

초정밀 가공 적용 사례: 항공우주(자이로스코프 로터 진원도 0.0005mm, 동적 밸런스 G0.1 등급), 광통신(광섬유 커넥터 단면 Ra0.01μm, 삽입 손실 <0.1dB), 반도체(웨이퍼 척 평탄도 0.001mm, 진공 흡착력 균일도 ±1%), 의료 장비(인공 접합 표면 Ra0.02μm, 내마모성 >1,000만 사이클), 정밀 기기 (원자력 현미경 프로브 팁 반경 5-10nm). 우리는 항공우주과학기술그룹, Huawei, ZTE, BYD 및 기타 기업에 99.98%의 제품 인증률로 맞춤형 고정밀 가공 서비스를 제공했습니다.

장비 기술적인 매개변수

매개변수 카테고리	매개변수 세부사항
장비 모델	나노폼 X
코어 포지셔닝	광학 및 기계 부품용 초정밀 다이아몬드 선삭 및 연삭 기계
축 번호	5축(X, Y, Z, B, C)
주요 정확도	위치 정확도 ±0.1μm, 반복성 ±0.05μm
스핀들 시스템	에어베어링 스핀들, 회전 정확도 <50nm
제어 시스템	나노미터급 모션 제어 시스템
처리 범위	최대 공작물 직경 600mm, 최대 공작물 중량 500kg
핵심 이점	비철금속 및 플라스틱에서 광학 등급 표면 품질 달성
일반적인 응용	광학렌즈, 거울, 정밀금형 등 초고정밀 가공

매개변수 카테고리	매개변수 세부사항
장비 모델	UPL 150
코어 포지셔닝	초정밀 밀링 및 터닝 복합 가공
축 번호	4축(X, Y, Z, C)
주요 정확도	가공 정밀도 ±0.0001mm, 표면 거칠기 Ra0.01μm
스핀들 시스템	고속 에어베어링 스핀들, 최대 속도 80,000rpm
구조적 특징	화강암 침대, 능동형 제진 시스템
CNC 시스템	지멘스 840Dsl
일반적인 응용	미세부품, 정밀센서 등의 초고정밀 가공
