정밀 의료용 피팅

정밀가공 소개 및 매개변수

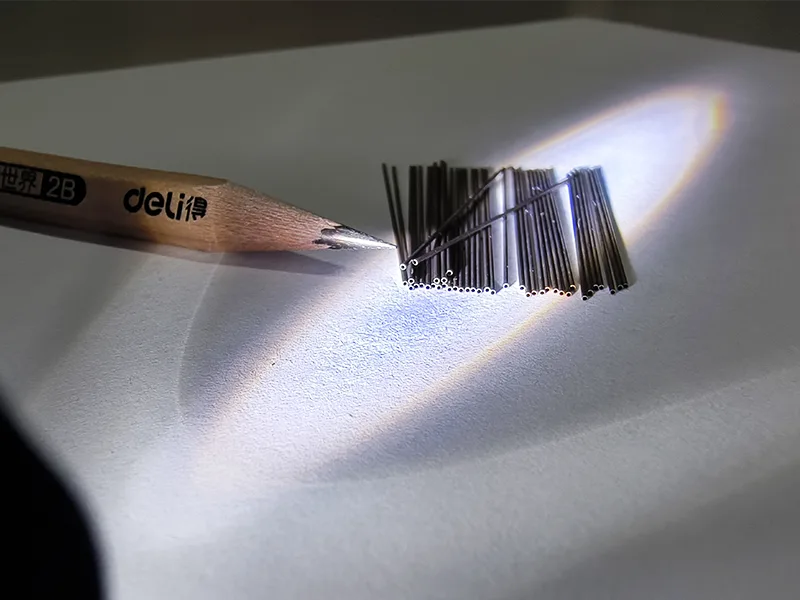

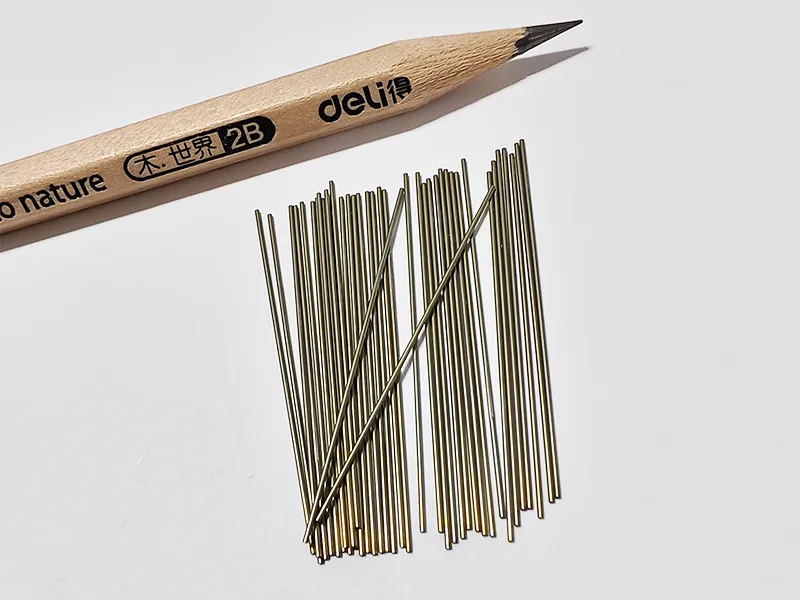

Sanluo Precision Factory는 얇은 벽 튜브(벽 두께 0.02mm ~ 1mm 범위), 모세관(내경 0.03mm ~ 2mm 범위) 및 특수 형상 튜브(타원형, 사각형, 다중 챔버)를 포함한 정밀 의료 피팅 가공을 담당합니다. 튜브는 정밀 튜브 절단기를 사용하여 절단되며 절단 모서리 직각도는 0.05mm 이하, 버(burr) 및 변형이 없습니다. 튜브 끝은 특수 장비를 사용하여 모따기 및 디버링 처리되며 R 각도 정밀도는 ±0.02mm이고 표면 거칠기는 Ra0.2μm입니다. 굽힘 공정은 굽힘 반경이 R3-15mm이고 각도 정밀도가 ±0.5°이며 타원률이 5% 이하인 CNC 굽힘 기계를 사용하여 수행됩니다. 다층 복합 튜브(금속 + 플라스틱)의 경우 공압출 또는 코팅 성형으로 생산되며 층간 접착 강도는 ≥ 10MPa이고 박리 강도는 ≥ 3N/mm입니다.

파이프 피팅 연결 기술

정밀 의료용 피팅 전문 제조업체인 Sanluo Precision Factory는 다양한 파이프 피팅 접합 기술을 마스터합니다. 레이저 용접은 스테인리스강 및 티타늄 합금 피팅에 적합하며 용접 폭은 0.02~0.5mm, 열 영향부는 1mm 이하, 용접 강도는 모재 강도의 90% 이상입니다. 팽창 및 수축 연결은 기계적 잠금을 형성하며 연결 ​​강도는 500N 이상이고 밀봉 성능이 좋습니다. 접착 연결부는 전단 강도가 15 MPa 이상인 의료용 접착제(LOCTITE, 3M)를 사용하며 경화 후 ISO 10993 생체 적합성을 준수합니다. 파이프 피팅과 조인트 사이의 끼워맞춤은 억지끼워맞춤(H7/p6)으로 끼워맞춤력은 200N~500N이며 조립 후에도 빠지지 않습니다.

유체 성능 테스트

흐름 테스트: 다양한 압력에서 흐름 특성 곡선을 결정합니다. 압력 강하 테스트: 파이프라인의 압력 손실을 측정합니다. 누출 시험: 밀폐 시험기를 사용하여 0.5~1 MPa의 압력에서 60초 동안 압력을 유지하고 누출량은 1 ml/min 미만으로 시험합니다. 피로 테스트: 누출이나 파열 없이 10,000회 반복적으로 가압 및 감압을 수행합니다.

제품 포장

깔끔한 포장을 위해 배관 피팅의 내부 공간을 고순도 질소 가스로 퍼지하고 양쪽 끝을 의료용 마개 캡으로 밀봉합니다. EO살균, 방사선살균 서비스를 제공합니다. Sanluo Precision Company는 이미 심혈관 중재용 카테터 등을 위한 전문 맞춤형 정밀 의료 피팅 처리 서비스를 제공했으며 연간 생산 능력은 최대 200만 개에 달합니다. 가공 장비 기술 매개변수
