마이크로 레이저 절단

Sanluo Precision은 정밀 마이크로 절단 가공을 전문으로 하는 국내 기업인 중국의 마이크로 레이저 절단 전문 제조 및 공급업체로 고객에게 고품질 레이저 빔 가공 서비스를 제공합니다. 전자 기기, 정밀 기계, 의료용 임플란트, 항공우주 등 산업 분야에 전문적인 맞춤형 레이저 빔 가공 서비스를 제공하고, 복잡하고 가공이 어려운 부품의 맞춤화를 지원합니다. 우리는 벽이 얇고 작고 복잡한 윤곽의 비접촉식 정밀 절단을 실현하여 마이크로 레이저 절단에 대한 다양한 산업의 엄격한 요구 사항을 완벽하게 충족합니다.

문의 보내기

제품 설명

마이크로 커팅 기술

Sanluo Precision 가공 공장에서 채택한 마이크로 레이저 절단 기술은 고에너지 레이저 빔을 사용하여 작은 부품을 절단합니다. 절단 원리: 집중된 레이저 빔은 설정된 궤적을 따라 스캔하여 재료를 순간적으로 녹이고 기화시켜 절단 솔기를 형성합니다. 비접촉 가공: 레이저는 공작물과 물리적인 접촉이 없고 기계적 응력도 발생하지 않으므로 부서지기 쉬운 재료와 벽이 얇은 부품에 적합합니다. 열 영향부: <20μm, 재료 변형이 최소화되어 열에 민감한 재료에 적용 가능.

워크스테이션 정확도

치수 정확도	OD	ID	티(C)	DP	R
단위: ±/mm	0.002	0.002	0.002	0.002	0.002
기하학적 정확성	진원도	동축성	직진성	원통형	프로파일 공차
단위: ±/mm	0.002	0.005	0.002	0.008	0.002
생산 능력	1~999999개	1~999999개	1~999999개	1~999999개	1~999999개
생산주기	3~20일	3~20일	3~20일	3~20일	3~20일

절단 공정 최적화

전문 마이크로 레이저 절단 제조업체인 Sanluo Precision은 가공 기술을 개선하고 최적화했습니다. 질소는 산화를 방지하기 위한 보호 가스로 사용되어 평평하고 부드러운 절단 모서리를 보장합니다. 절단 속도를 가속화하기 위해 연소 지원에 산소가 적용됩니다. 압축 공기는 경제적이고 실용적인 옵션입니다. 멀티 패스 절단이 채택되었습니다. 빠른 침투를 위한 거친 절단과 정밀성을 보장하고 표면 품질을 향상시키는 마무리 절단이 사용됩니다. 프로파일 인식: CCD 시각적 위치 지정은 공작물 위치를 자동으로 식별하고 ±2μm의 정확도로 편차를 보상합니다. 스프링 강판의 특수 형상 절단, 의료용 임플란트용 관상동맥 스텐트(튜브 벽 50~100μm, 홈 폭 30~80μm, 버 프리)의 레이저 절단, 니켈-티타늄 합금 가이드 와이어의 레이저 절단을 제공합니다. 항공우주 산업에서는 드로스가 없는 수직 절단 엣지를 갖춘 티타늄 합금 박판 절단(두께 0.1~1mm)과 허니컴 구조 절단을 실현합니다. Sanluo Precision은 Foxconn, BYD, MicroPort Medical, AVIC 등의 기업에 맞춤형 레이저 빔 가공 서비스를 제공하여 안정적인 품질과 정시 납품으로 연간 200만 개의 부품을 처리해 왔습니다.

장비 기술적인 매개변수

매개변수 카테고리	매개변수 세부사항
시스템 구성	GFF2101F(자동 포커싱 3D 레이저 커팅 헤드)와 GF102(로봇 소형 윤곽 보간 서브 시스템)의 조합
코어 포지셔닝	심장 박동기와 같은 이식형 장치의 작은 부품과 같은 3D 작은 윤곽의 고정밀 절단용
축 번호	다축 로봇 시스템(3축 커팅 헤드 일체형)
집중 성능	GF101F 자동 초점 범위 -5mm ~ +5mm, 초점 정확도 0.05mm
절단 정확도	이 조합을 통해 초고정밀 윤곽 절단이 가능합니다(예: 직경 1mm 원 절단 시 최대 ±0.003mm의 정확도).
하위 시스템 정확도	GF102 반복 위치 정확도 ±0.0005mm, 위치 정확도 ±0.001mm
핵심 장점	로봇 통합은 매우 높은 모션 자유도를 제공합니다(복잡한 3D 경로 처리에 적합). 자동 초점 기능은 다양한 두께의 재료 가공에 적용됩니다.
일반적인 응용	정밀 마이크로 레이저 절단 부품 등

매개변수 카테고리	매개변수 세부사항
장비 모델	YAC-FSLLC300 초고속 펨토초 레이저 절단기

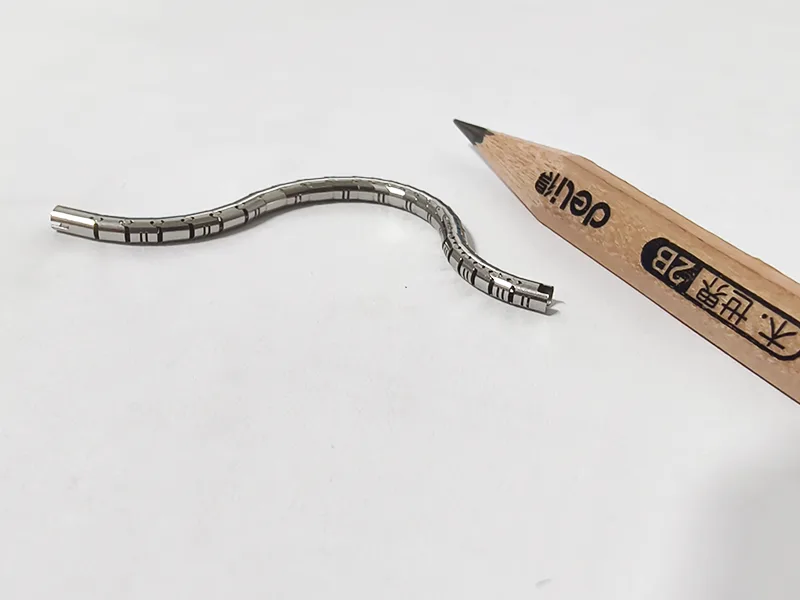

코어 포지셔닝	의료용 스텐트 등 정밀박벽튜브 레이저 미세가공에 특화
축 번호	4축 모션: X축(선형), Z축(선형), θ축(회전)
주요 정확도	절단 폭: 15-25μm; X축 위치 정확도: ±0.1μm; X축 반복 위치 정확도: ±0.2μm
모션 시스템	최대 X축 이동 속도 500mm/s
재료 적응성	316L, 니티놀(Ni-Ti), L605, 분해성 금속(Mg, Zn), 고분자 소재(PLA, PLLA) 등을 지원합니다.
원자 램프	펨토초 레이저, 옵션 적외선(1030-1070nm) 또는 녹색광(532nm), 옵션 전력 10W/16W/20W
일반적인 응용	정밀 마이크로 레이저 절단 부품 등
