항공우주용 CNC 가공 기술 표준과 관련하여 Sanluo Precision은 관련 품질 관리 시스템 및 HB 항공우주 표준을 엄격히 준수하여 운영됩니다. 당사의 가공 정밀도는 IT5에서 IT6 등급까지입니다. 치수 공차는 ±0.005mm ~ ±0.01mm 사이로 유지되며, 기하학적 및 위치 공차는 ±0.002mm ~ ±0.005mm 범위 내에 있습니다. 표면 거칠기(Ra)는 0.2μm~0.8μm 사이에서 제어됩니다. TC4 티타늄 합금(1차 하중 지지 구조에 사용), GH4169 초합금(열간 부품용), 2A97 알루미늄-리튬 합금(중량 감소 용도)과 같은 특수 항공우주 소재의 경우 당사는 저응력 절단, 항온 가공, 변형 방지 고정 등의 핵심 기술을 마스터했습니다. 이러한 기능을 통해 내부 재료 응력을 50MPa 미만으로 제한하고 열 변형을 0.005mm 미만으로 제한하여 극한의 작동 환경에서 구성 요소의 장기적인 신뢰성을 보장합니다. 전문 장비 및 환경 제어 측면에서 당사 시설은 DMG MORI DMU 85 5축 동시 머시닝 센터, Haas VF 시리즈 수직 머시닝 센터 및 PUMA CNC 선반을 포함하여 국제적으로 첨단 기계를 갖추고 있습니다.
|
치수 정확도 |
엘(엑스) |
승(와이) |
H(Z) |
쉿 |
R |
|
단위: ±/mm |
0.005 |
0.002 |
0.001 |
0.005 |
0.01 |
|
기하학적 정확성 |
평탄 |
병행 |
수직 |
거 |
프로파일 공차 |
|
단위: ±/mm |
0.002 |
0.003 |
0.005 |
Ra0.8 |
0.008 |
|
생산 능력 |
1~999999개 |
1~999999개 |
1~999999개 |
1~999999개 |
1~999999개 |
|
생산주기 |
3~20일 |
3~20일 |
3~20일 |
3~20일 |
3~20일 |

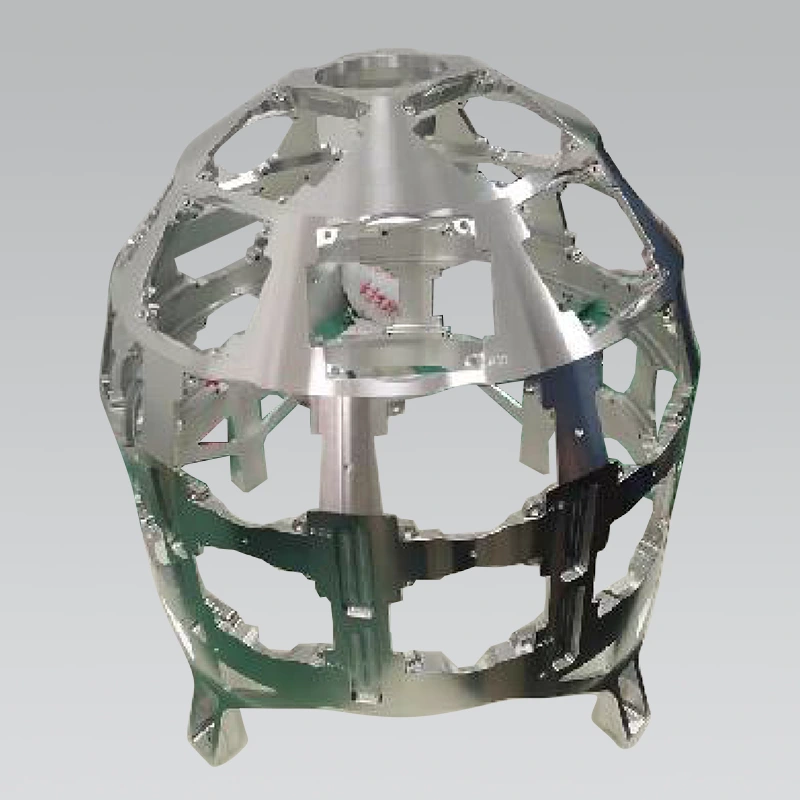

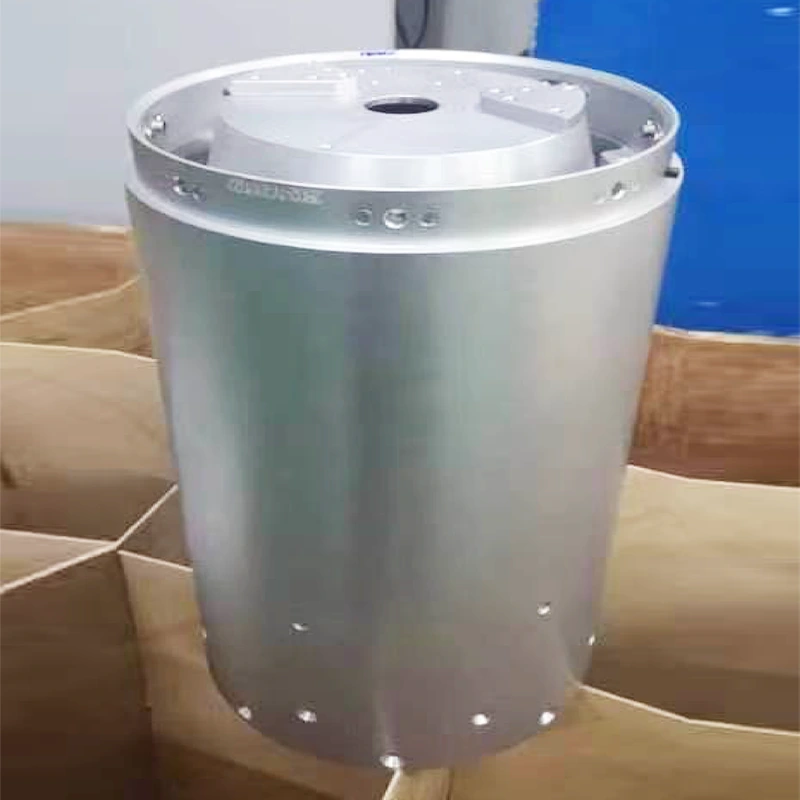

항공우주 산업용 CNC 가공 전문 제조업체인 Sanluo Precision은 민간 부문을 위한 수많은 항공우주 가공 프로젝트를 성공적으로 완료했습니다. 여기에는 노즐(고온 합금 GH4169로 제작, 최대 1100°C의 온도를 견딜 수 있음), 제어 노즐(티타늄 합금 TC4로 제작, ±0.003mm의 기하학적 및 위치 공차 특징), 안테나 브래킷(탄소 섬유 복합재로 제작), 도킹 메커니즘용 정밀 변속기 구성 요소(동축도 0.005mm 및 기어 정밀도 등급 0.005mm 특징)가 포함됩니다. 6). 99.8% 이상의 제품 합격률과 중요 부품의 1차 합격률 98% 이상을 통해 고객에게 맞춤형 정밀 제조 서비스를 제공합니다.
|
매개변수 카테고리 |
매개변수 세부사항 |
|
장치 모델 |
인덱스 G220 |
|
코어 포지셔닝 |
유연하고 효율적인 처리 |
|
구성 유연성 |
3개의 툴 타워, 최대 169개의 툴 위치를 갖춘 툴 매거진으로 구성 가능 |
|
모션 축 수 |
최대 16개의 모션 축 |
|
가공특성 |
넓은 가공 공간으로 3개의 공구가 충돌 위험 없이 동시에 가공 가능 |
|
일반적인 응용 분야 |
기계공학, 반도체, 항공우주 분야의 중소형 복합 샤프트형 공작물을 고효율로 처리합니다. |
|
매개변수 카테고리 |
기술 사양 |
|
장비 모델 |
SMU50 5축 수직형 머시닝센터 |
|
코어 포지셔닝 |
높은 동적 정밀도; 중소 규모의 복잡한 정밀 부품에 적합 |
|
여행(X/Y/Z) |
500 / 450 / 450mm |
|
임계 정확도 |
포지셔닝 정확도: 0.006mm; 반복성: 0.004mm |
|
스핀들 시스템 |
최대. 스핀들 속도: 20,000rpm(옵션); 테이퍼: HSK-A63 |
|
침대 재질 |
뛰어난 열 안정성과 탁월한 진동 감쇠 기능을 갖춘 미네랄 캐스트 베이스 |
|
수치 제어 시스템 |
Siemens 840Dsl 시스템이 기본으로 장착되어 있습니다. |
|
일반적인 응용 분야 |
항공우주 정밀 구조 부품용 CNC 가공 |
