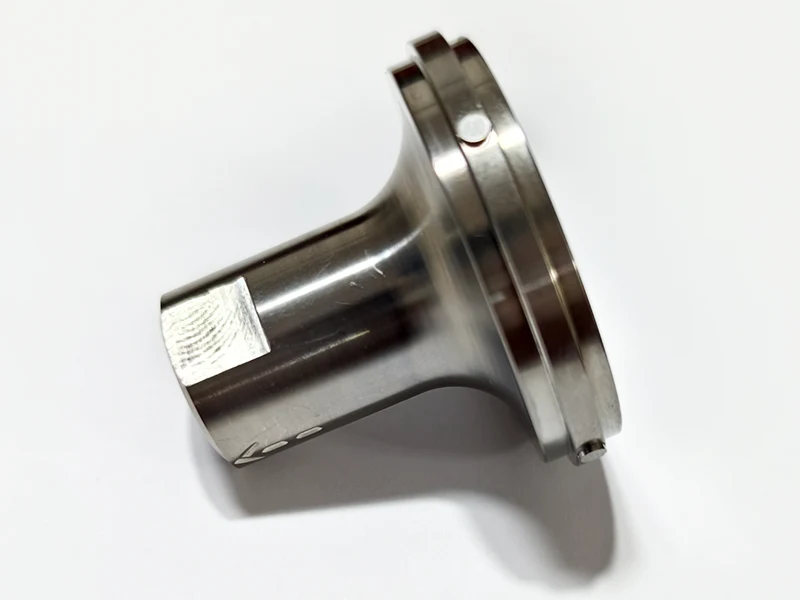

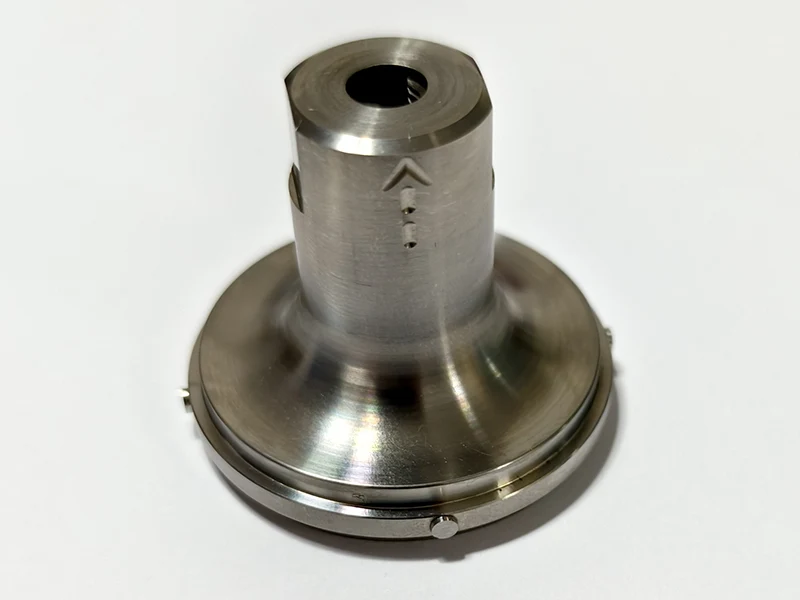

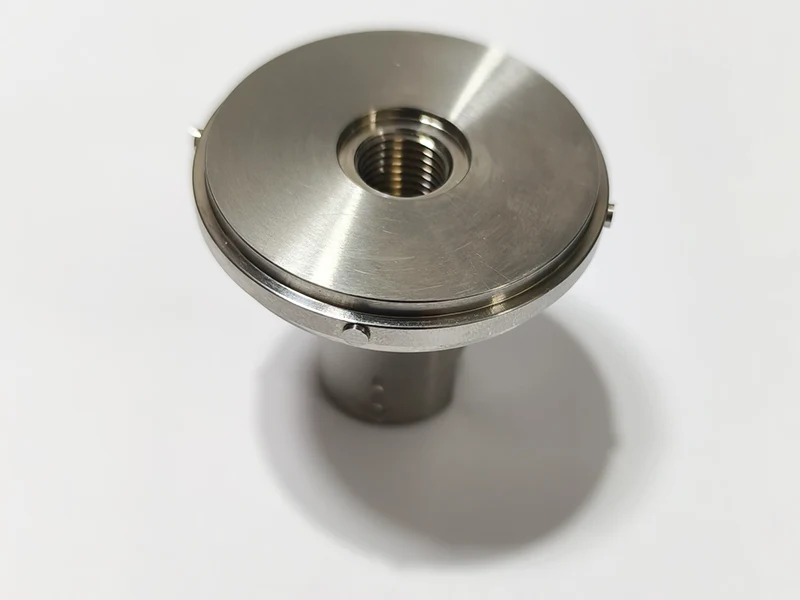

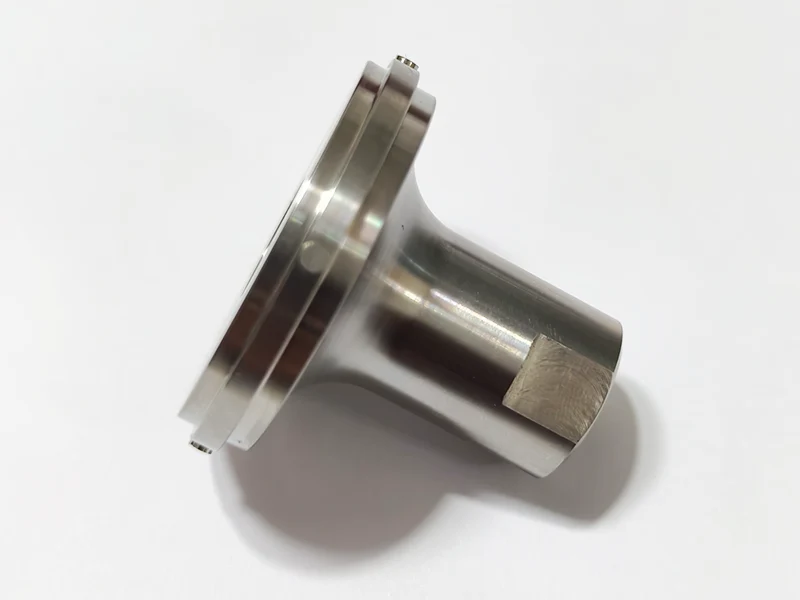

회전 부품

터닝 가공 기술

Sanluo Precision의 선삭 부품 선삭 공정은 첨단 기술을 채택하여 공작물이 주 동작으로 회전하고 공구가 절삭 동작으로 이송되어 잉여 재료를 제거하고 회전 표면을 형성합니다. 터닝 요소에는 절삭 속도 Vc=πDn/1000, 이송 속도 f, 절삭 깊이 ap가 포함되며, 이는 품질과 효율성을 보장하기 위해 합리적으로 일치합니다. 선삭 방법에는 원통 선삭, 평면 선삭, 내부 구멍 선삭, 나사 선삭, 홈 가공 및 파팅, 형태 선삭 등이 있으며 부품 특성에 따라 선택됩니다. 선삭 정확도: 황삭 IT11-12 등급, 준정삭 IT9-10 등급, 정삭 선삭 IT7-8 등급, 정밀 선삭 IT5-6 등급. 표면 거칠기: 거친 터닝 Ra12.5-25μm, 반 마무리 터닝 Ra3.2-6.3μm, 마무리 터닝 Ra0.8-1.6μm, 정밀 터닝 Ra0.2-0.4μm.

스테이션 정확도

구성된 테스트 장비 및 측정 도구에는 CMM 좌표 측정기, 이미지 측정 장비, 프로젝터, 레이저 직경 게이지, 레이저 간섭계, 거칠기 측정기, 진원도 측정기, 도구 현미경, 실체 현미경, 마이크로미터, 핀 게이지, 다이얼 표시기, 0.0001mm 정확도의 마이크로미터, 전자 높이 게이지, 캘리퍼, 게이지 블록, 경도 시험기, 스레드 게이지가 포함됩니다.

일반적인 적용 사례

회전 부품 전문 제조업체인 Sanluo Precision의 제품은 널리 사용됩니다. 표준 부품(볼트, 너트, 핀, 부싱, 와셔 등, 대량 배치 및 IT8-10 등급 정확도, 직경 10-100mm의 광학 샤프트, 직진도 0.02mm/100mm, 표면 Ra0.8μm, 크롬 도금 또는 담금질), 정밀 부품(런아웃이 있는 스핀들) 0.005mm, 표면 Ra0.2μm, 동적 밸런스 G0.4-G1.0 등급, 피치 정확도 0.01mm, 리드 누적 오류 0.02mm, 맞춤 간격 0.005-0.01mm 및 우수한 밀봉 성능을 갖춘 밸브 코어, 복잡한 부품(편심 1-50mm, 두 중심의 편심 0.02mm) IT7 등급, 치면 클리어런스 0.02mm, 구형도 0.05mm, 표면 Ra0.8μm), 대형 부품(직경 Φ300-800mm, 길이 ≤3000mm, 원통도 0.1mm, 직경 Φ200-500mm의 풍력 메인 샤프트, 표면 스프레이). 우리는 CRRC, Zhenhua Heavy Industries, NGC Transmission, Hangzhou Gearbox Group 등과 같은 기업에 연간 선삭 가공량이 100만 개에 달하는 맞춤형 CNC 선반 가공 서비스를 제공했으며 첨단 기술과 신뢰할 수 있는 품질을 특징으로 합니다.
