센터리스 연삭

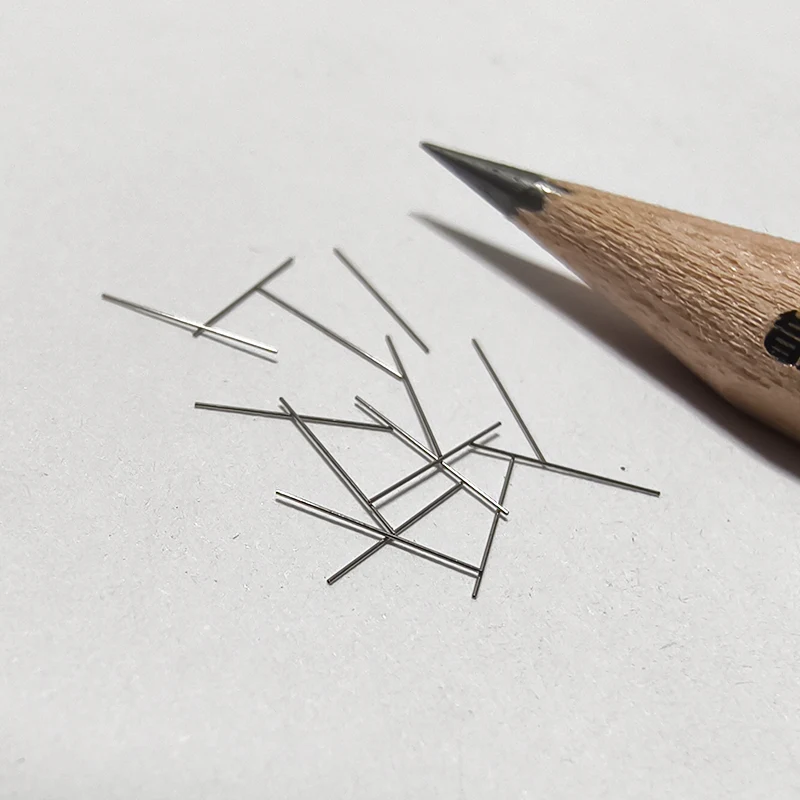

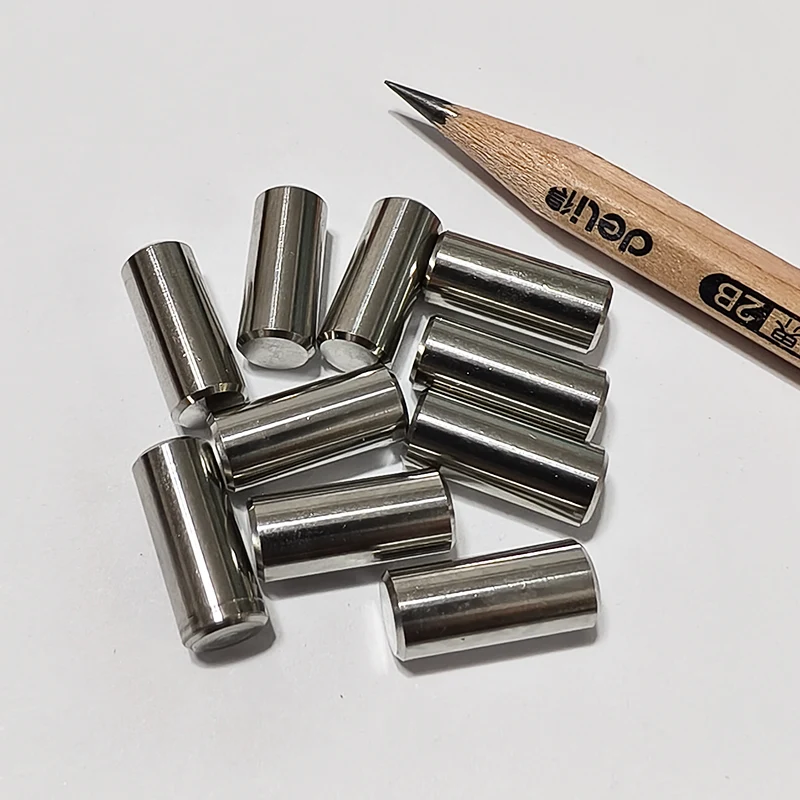

Sanluo Precision은 원통형 부품의 정밀 연삭 분야에서 18년 동안 기술을 축적한 중국 센터리스 연삭 전문 제조업체 및 공급업체입니다. 우리는 고객에게 전문적인 맞춤형 센터리스 연삭 가공 서비스를 제공합니다. 당사는 가는 샤프트, 표준 부품 및 전동체의 대량 맞춤화를 전문으로 하며, 기존 외부 원통 연삭기보다 생산 효율성이 3~5배 더 높습니다.

문의 보내기

제품 설명

우리는 의료, 반도체 산업, 광학 산업 분야의 100개 이상의 기업에 맞춤형 센터리스 연삭 가공 서비스를 제공하여 복잡하고 어려운 부품의 맞춤화를 지원해 왔습니다.

스테이션 정확도

치수 정확도	OD	ID	티(C)	DP	SW
단위: ±/mm	0.0005	0.002	0.002	0.002	0.002
기하학적 정확성	진원도	동축성	직진도	원통형	대칭
단위: ±/mm	0.0005	0.001	0.001	0.002	0.002
생산능력	1~999999개	1~999999개	1~999999개	1~999999개	1~999999개
생산주기	3~20일	3~20일	3~20일	3~20일	3~20일

가공원리 및 효율성의 장점

Sanluo Precision의 센터리스 연삭 공정에서는 연삭 휠, 조절 휠 및 지지판의 3점 지지 처리 시스템이 채택됩니다. 공작물은 중앙 구멍 위치 지정 없이 외부 원통형으로 연마될 수 있습니다. 연삭 휠은 30~35m/s의 고속으로 회전하여 재료를 제거하고 조절 휠은 50~200rpm의 느린 속도로 같은 방향으로 회전하여 공작물을 구동합니다. 지지판은 작업물을 지지하고 연삭 위치를 결정합니다. 조절 휠의 경사각(0.5°-3°)을 정확하게 조정하여 축 이송을 실현합니다. 스레드 연삭을 채택하여 공작물이 한쪽 끝에서 연속적으로 들어가고 다른 쪽 끝에서 출력되며 전체 공정이 중단되지 않습니다. 기존 연삭기의 반복 클램핑, 공구 후퇴 및 정류와 비교하여 센터리스 연삭은 보조 시간을 60% 이상 절약합니다. 지지판과 조절 휠로 형성된 견고한 지지 구조는 중앙 지지대보다 2~3배의 지지력을 갖고 있으며 단면 여유도 0.5~2mm로 깊은 연삭을 실현할 수 있습니다. 특히 세장비 L/D가 10보다 큰 샤프트 부품에 적합하여 굽힘 변형을 효과적으로 방지합니다.

재료 적용

전문적인 센터리스 연삭 가공 공장인 Sanluo Precision은 자동 로딩 및 언로딩 조작 시스템을 갖추고 있어 24시간 무인 생산을 실현하고 대규모 배치 및 높은 일관성의 가공 요구 사항을 충족할 수 있습니다.

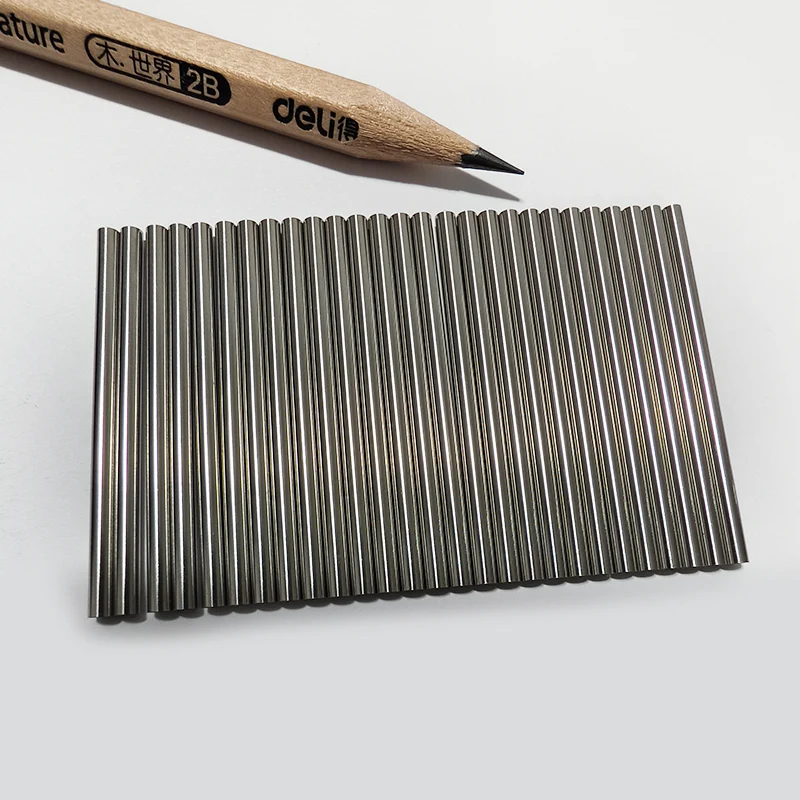

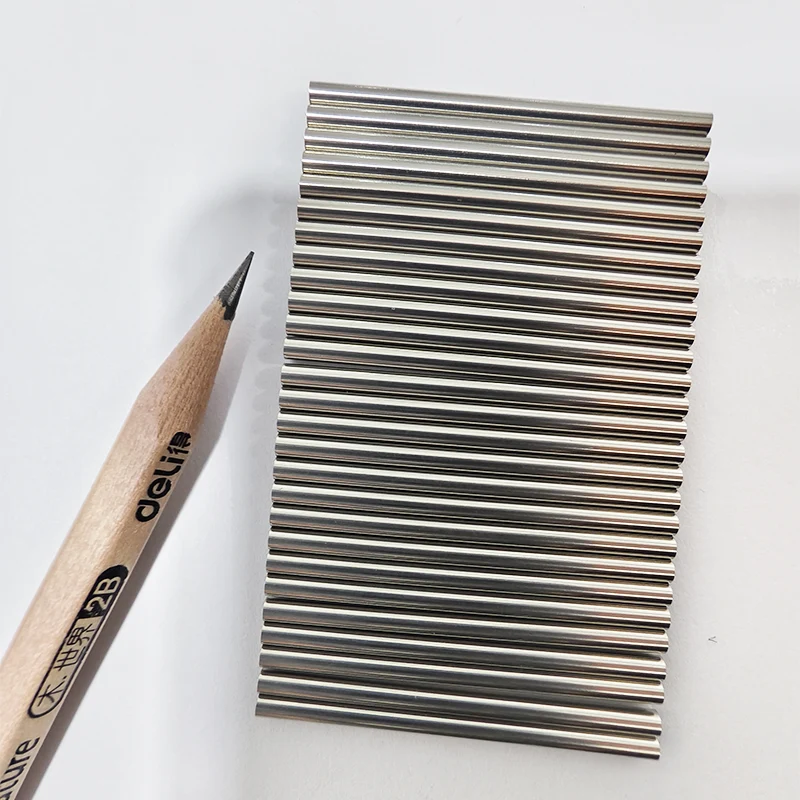

당사의 센터리스 연삭 가공 서비스는 스테인리스강 316L/304, 티타늄 합금 TC4, 알루미늄 합금 7075/6061, 베어링강 GCr15 및 기타 재료를 포괄하며 직경 Φ3-Φ150mm의 원통형 부품을 포함하는 제조 능력, 연간 생산 능력 200만 개로 정밀 센터리스 연삭 부품에 대한 다양한 산업의 엄격한 요구 사항을 완벽하게 충족합니다.

기술적인 매개변수

매개변수 카테고리	매개변수 세부사항
장비 모델	GT-610 CNC
CNC 축	/ (고정밀 CNC 제어)
분쇄능력	직경 범위: 0.05mm - 50.8mm
스핀들 시스템	작업 휠 출력: 15HP(11kW); 작업 휠 속도: 500-2,500RPM
정확도 지수	진원도: 1.02 µm 이상; 슬라이드 분해능: 0.1 µm
자동화 기능	자동 드레싱, 자동 사이즈 보상, 자동 휠 밸런싱
기타 기능	초고강성 롤러 가이드 레일; 로봇, 피더 등과 통합 가능
일반적인 응용 분야	정밀 부품 센터리스 연삭

매개변수 카테고리	매개변수 세부사항
장비 모델	OC-24BR-200
CNC 축	3축 CNC 또는 5축 CNC
분쇄능력	직경 범위: 1mm - 100mm
스핀들 시스템	그라인딩 휠 크기: Φ610x205(255)xΦ304.8 mm; 스핀들 모터: 15kW(22kW 옵션)
정확도 지수	최대 0.5 µm의 진원도; 최대 2 µm의 치수 정확도
자동화 기능	옵션 갠트리 공급 장치, 기계 외부 레이저 측정 장치
기타 기능	장비중량 약 5,000kg, 견고한 구조, 우수한 안정성
일반적인 응용 분야	정밀 부품 센터리스 연삭
